Konstrukce

Import a export

Zákazníci nám předávají živé modely uložené v tom programu, ve kterém pracují. Kreslička pracuje s živými modely z většiny programů, které se používají ke konstrukčním pracím. Na živých modelech dílů a sestav pak děláme potřebné úpravy, přidáváme nové díly a podsestavy.

Živé modely si převezmeme z těchto programů:

Catia V5/V6 .CATPart, .CATProduct, .CATDrawing

Siemens NX (UG) .prt

Creo (Pro/E) .prt, .asm

SolidWorks .sldprt, .sldasm, .slddrw

Inventor .ipt, .iam

SolidEdge .par, .asm, .psm

ZW3D .Z3PRT, .Z3ASM, .Z3DRW

Přijímáme samozřejmě i mrtvé modely ve formátech .stp, .step, .igs, .iges. V těchto formátech také probíhá export modelů od nás k zákazníkovi.

Výkresy

Výkresy vydáváme nejčastěji ve formátu .pdf, který nám dává nejlepší výsledky. Dalšími používanými formáty jsou .jpg, .jpeg, .png, .tif, .tiff, .dwg, .dxf. Ve formátu .dxf vydáváme i rozvinuté plechy pro vypalování laserem.

Většina našich zákazníků má vlastní rámečky výkresů, razítko, styl kótování. Proto vytváříme firemní sadu výkresů, která je stejná jako výkresy používané firmou, pro kterou pracujeme. V razítku může být i logo vaší firmy. Váš zákazník nepozná, že výkres dělal externí konstruktér.

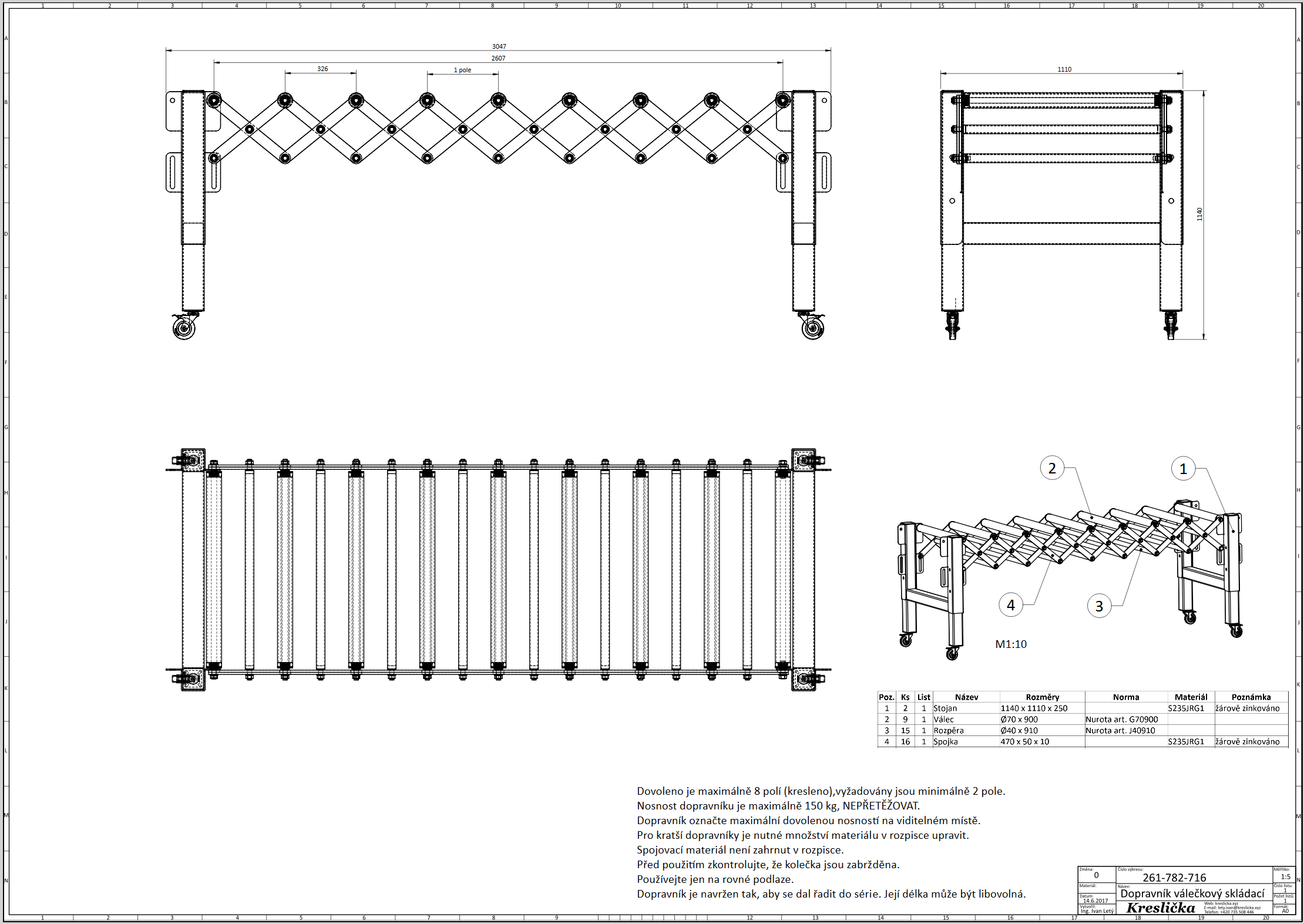

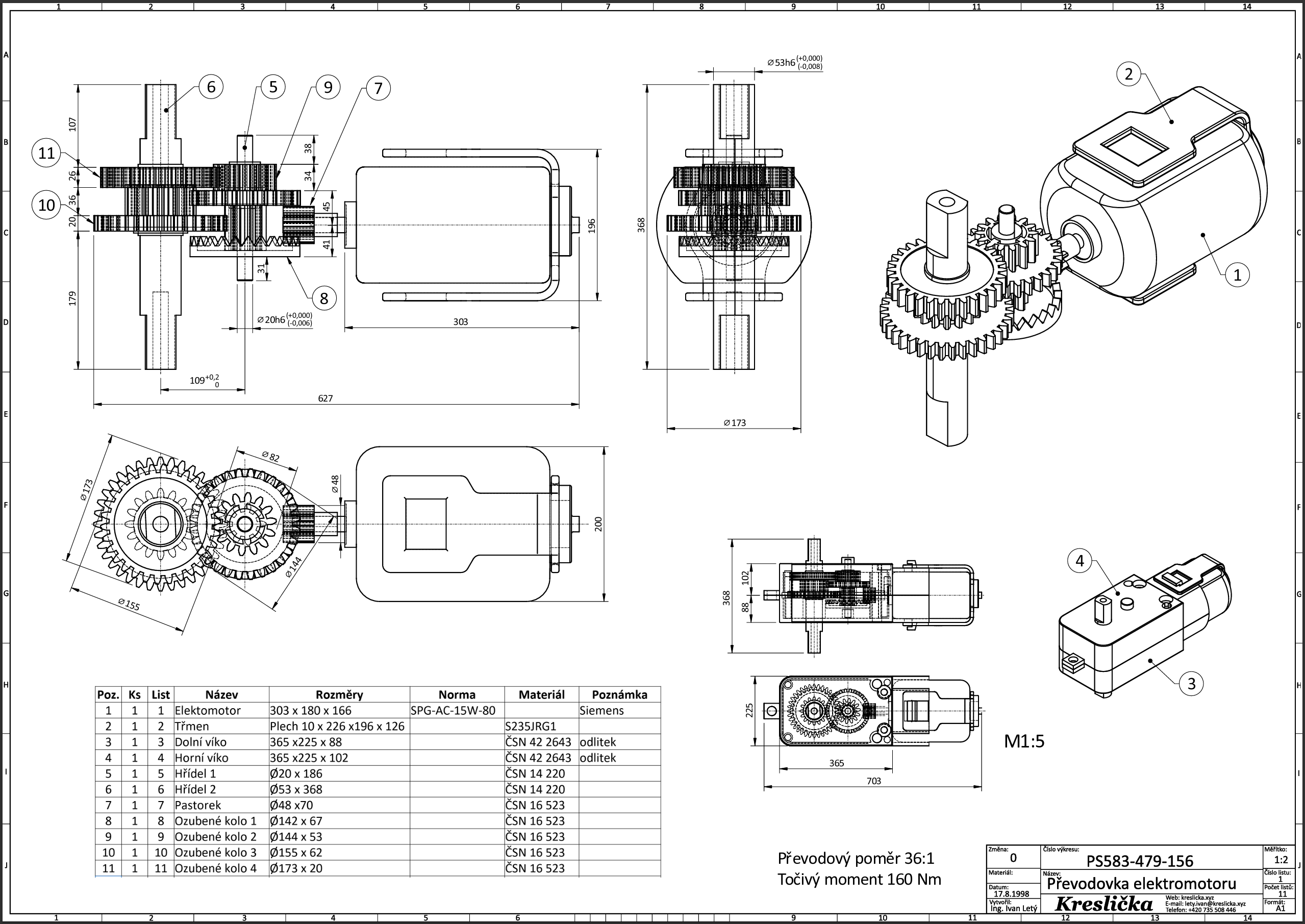

Vývoj součástí a strojních sestav

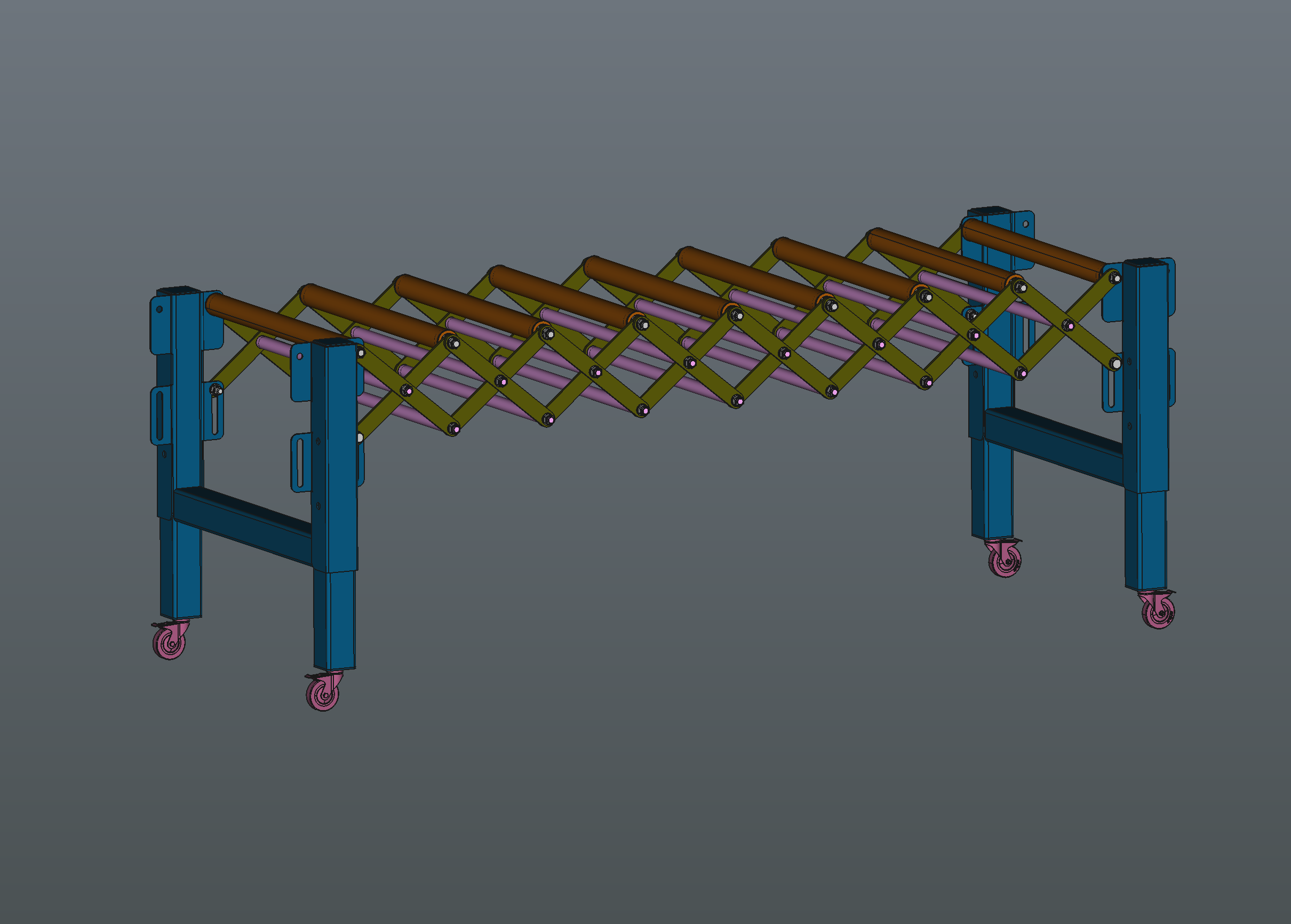

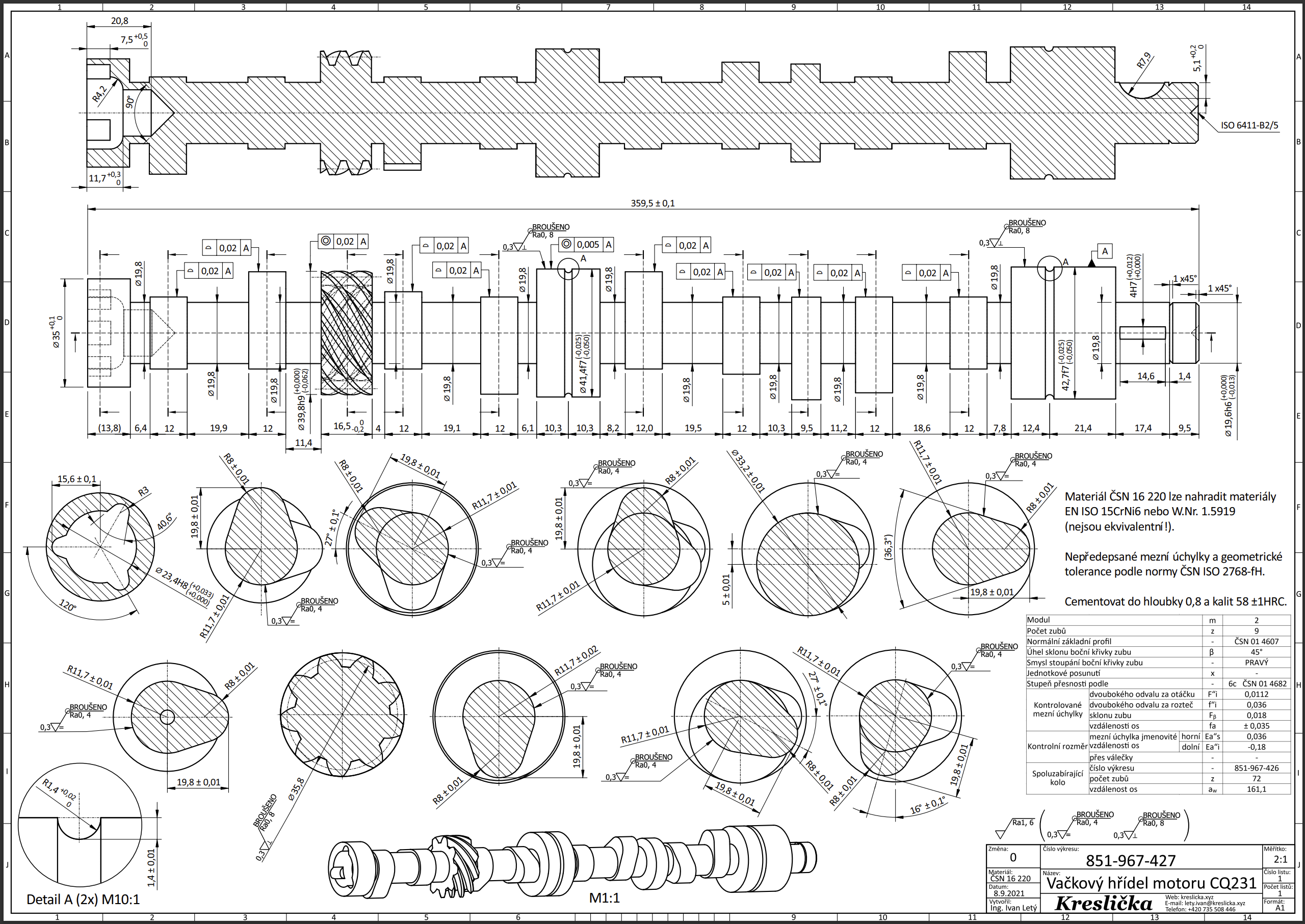

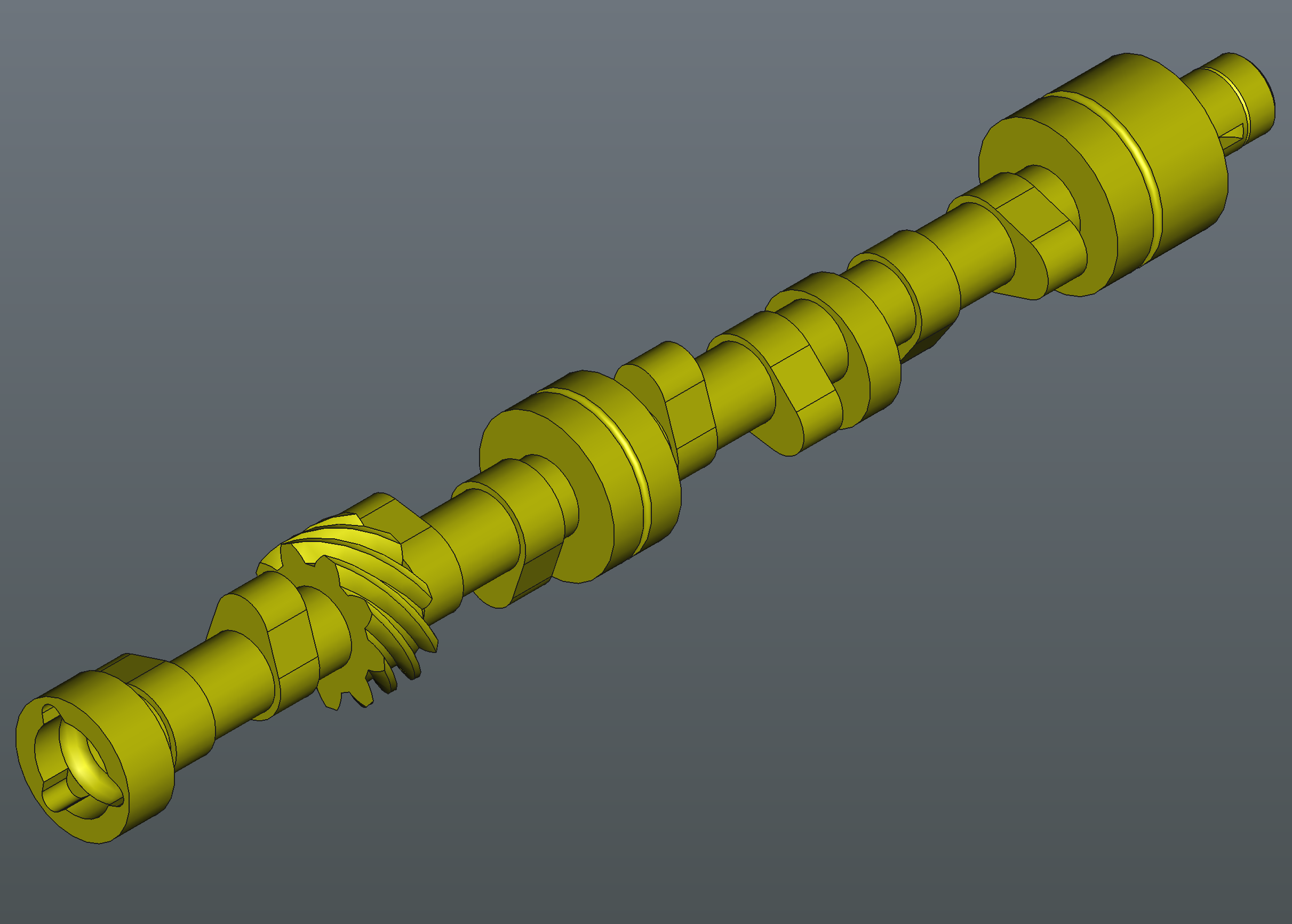

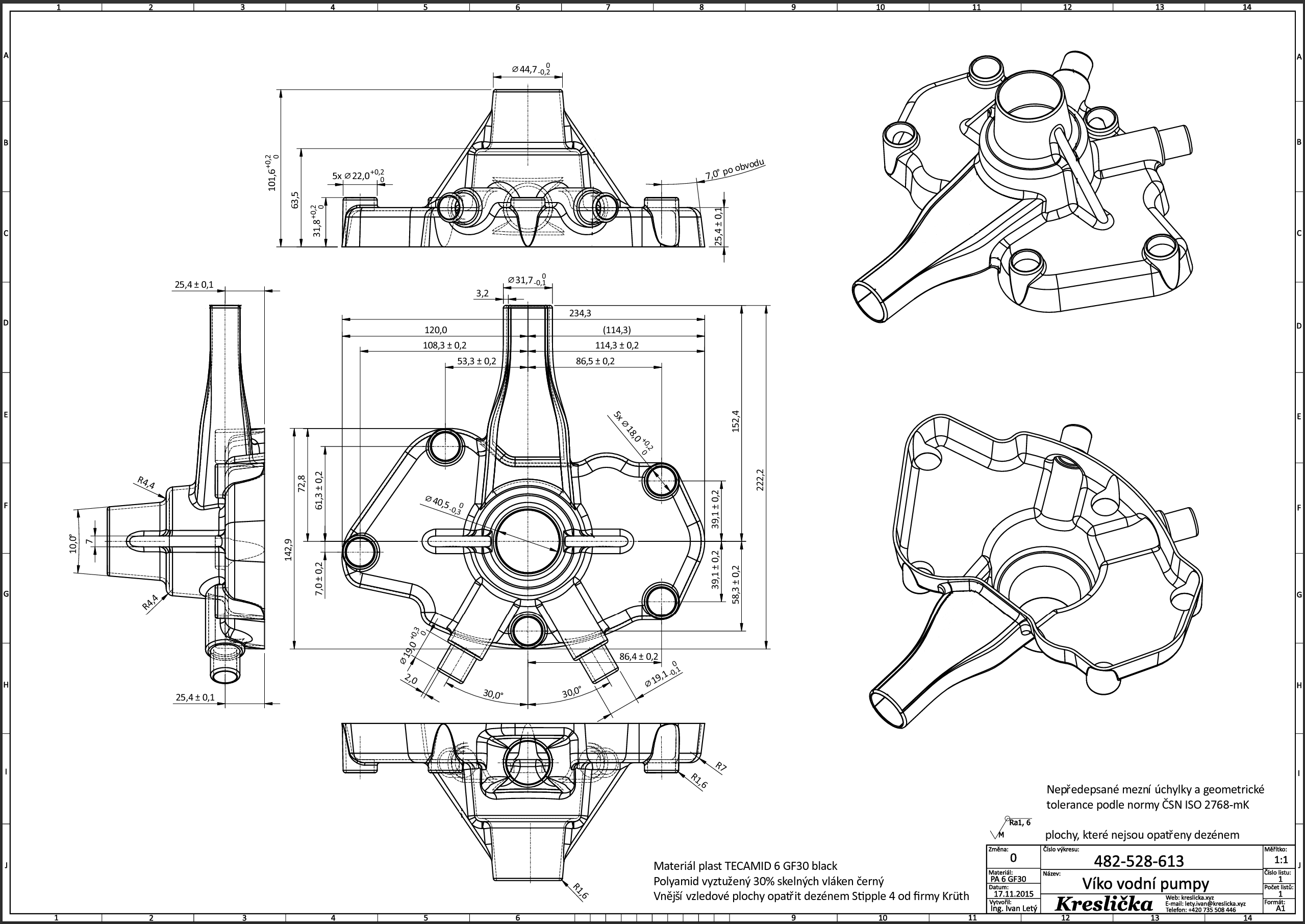

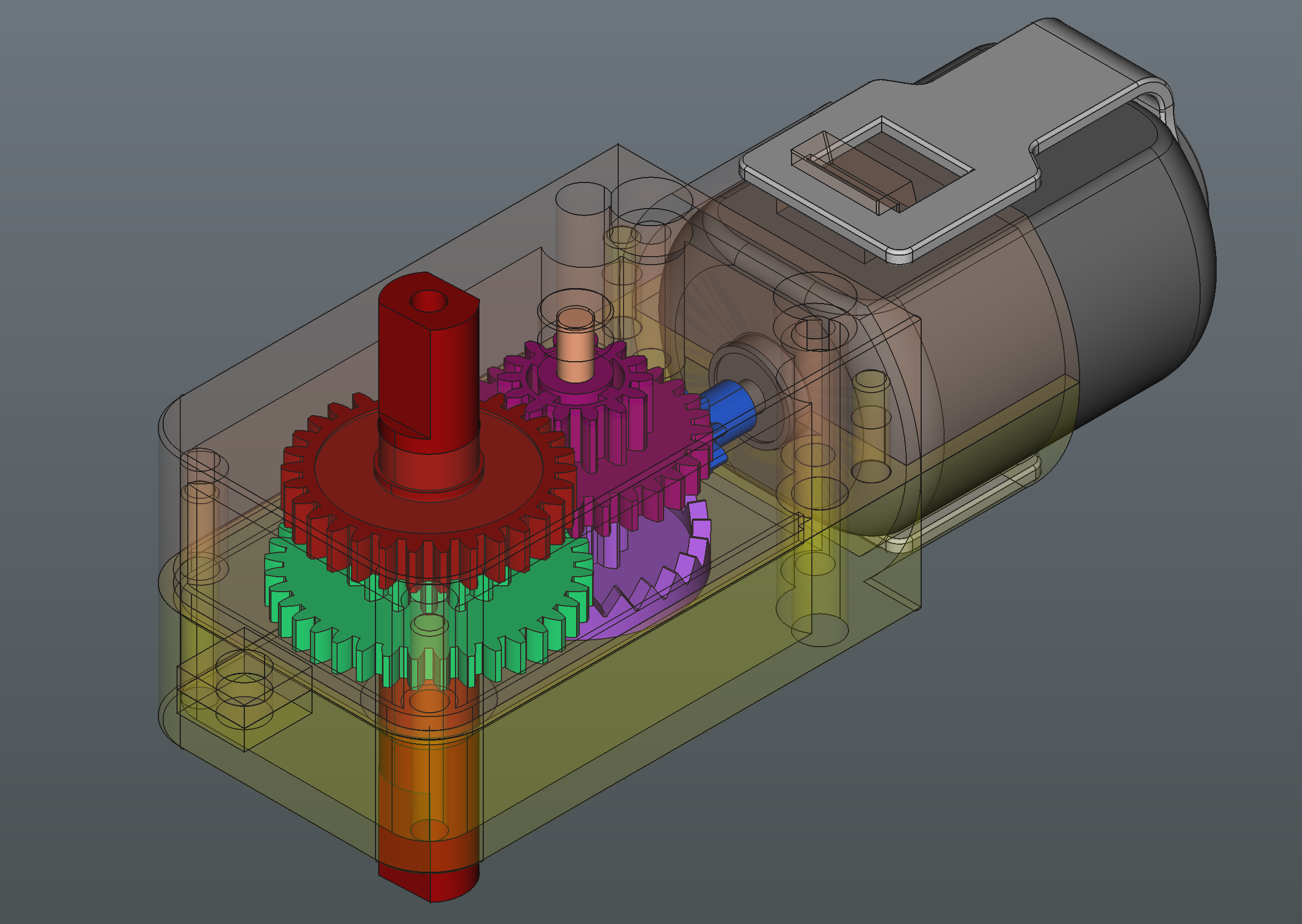

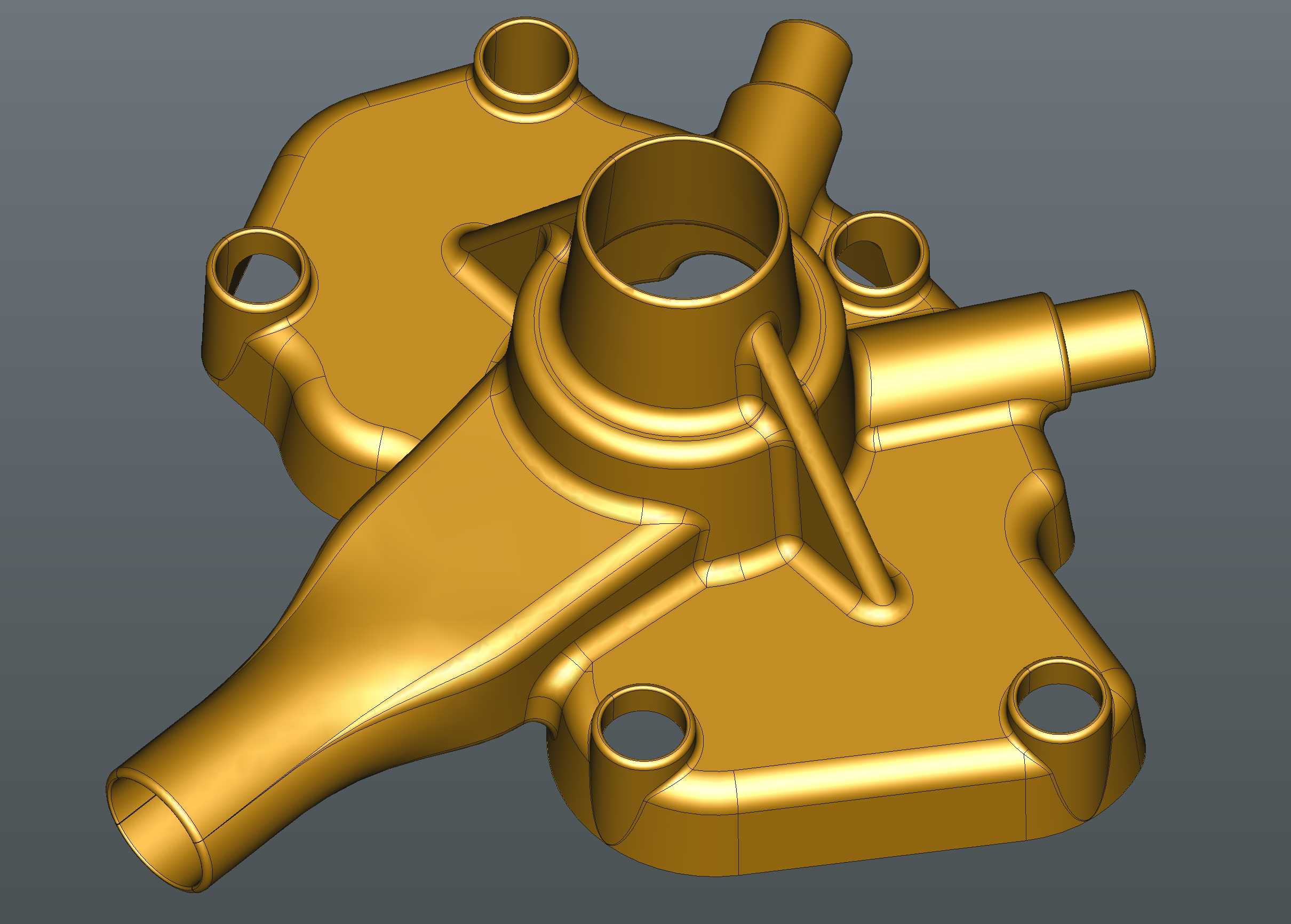

Strojní součásti pro třískové obrábění navrhujeme tak, aby byly vyrobitelné, se všemi konstrukčními a technologickými náležitostmi včetně zápichů, zaoblení, sražení hran a jakostí povrchů. Současně pro tyto součásti navrhneme materiál a jeho tepelné zpracování. Ozubená kola navrhujeme podle specifikace od zákazníka. Jsme schopni navrhnout nejen evolventní a cykloidní ozubená kola, ale i další speciální kola, například do orlojů a věžních hodin. Plechové díly dodáme i s rozvinutým tvarem pro pálení laserem a výkresem pro ohýbání. Plechové díly vyrobené pomocí razníků dodáváme včetně razníků. Plastové díly navrhujeme tak, aby obsahovaly všechny technologické úpravy, které zajišťují vyrobitelnost plastové součásti. Z více součástí sestavuji strojní sestavy, které ve strojích plní nejrůznější užitečné pracovní úkoly. Všechny součásti a sestavy jsou vytvořeny parametrickým modelováním.

Konstrukce přípravků

Další velkou oblastí je konstrukce přípravků. Ta zahrnuje montážní přípravky, obráběcí přípravky, svařovací přípravky, ustavovací přípravky, případně další speciální přípravky podle přání zákazníka. Montážní přípravky slouží k tomu, aby se umožnila a zjednodušila montáž několika součástí dohromady. Montáž je pak přesnější a rychlejší. Tyto přípravky jsou vhodné pro sériovou výrobu, někdy i pro malosériovou výrobu. Pro kusovou výrobu jen v těch případech, kdy je nutná vysoká přesnost montáže, které není možné dosáhnout jiným způsobem. Obráběcí přípravky slouží k upnutí součásti, která je obráběna třískovým obráběním, na obráběcí stroj. Nejčastěji se obráběcí přípravky používají pro frézování, vrtání, méně pro soustružení a broušení. Většinou jde o obráběcí přípravky, které jsou připevněny ke stolu frézky, vrtačky a umožňují snadné a rychlé, zejména však bezpečné upnutí součásti, která je následně obrobena třískovým obráběním. Svařovací přípravky slouží k ustavení dílů, které mají být spojeny dohromady svařováním. Svařování vytváří nerozebíratelný spoj, který není možné opravit. Proto je nutné fixovat součásti tak, aby nebylo možné vzájemné posunutí součástí po celou dobu svařování. Při svařování dochází k silnému ohřevu nejen součástí, ale i svařovacího přípravku, což klade vysoké nároky na konstrukci a pevnost svařovacího přípravku. Naše svařovací přípravky tyto požadavky splňují. Ustavovací přípravky slouží k fixaci součástí v jiných případech, například při pájení, lepení, obrábění jiným způsobem než je třískové obrábění. Poslední skupinou jsou speciální přípravky, které jsou určeny například pro ohýbání součástí, řezání součástí na přesnou velikost a podobně.

Svařované konstrukce

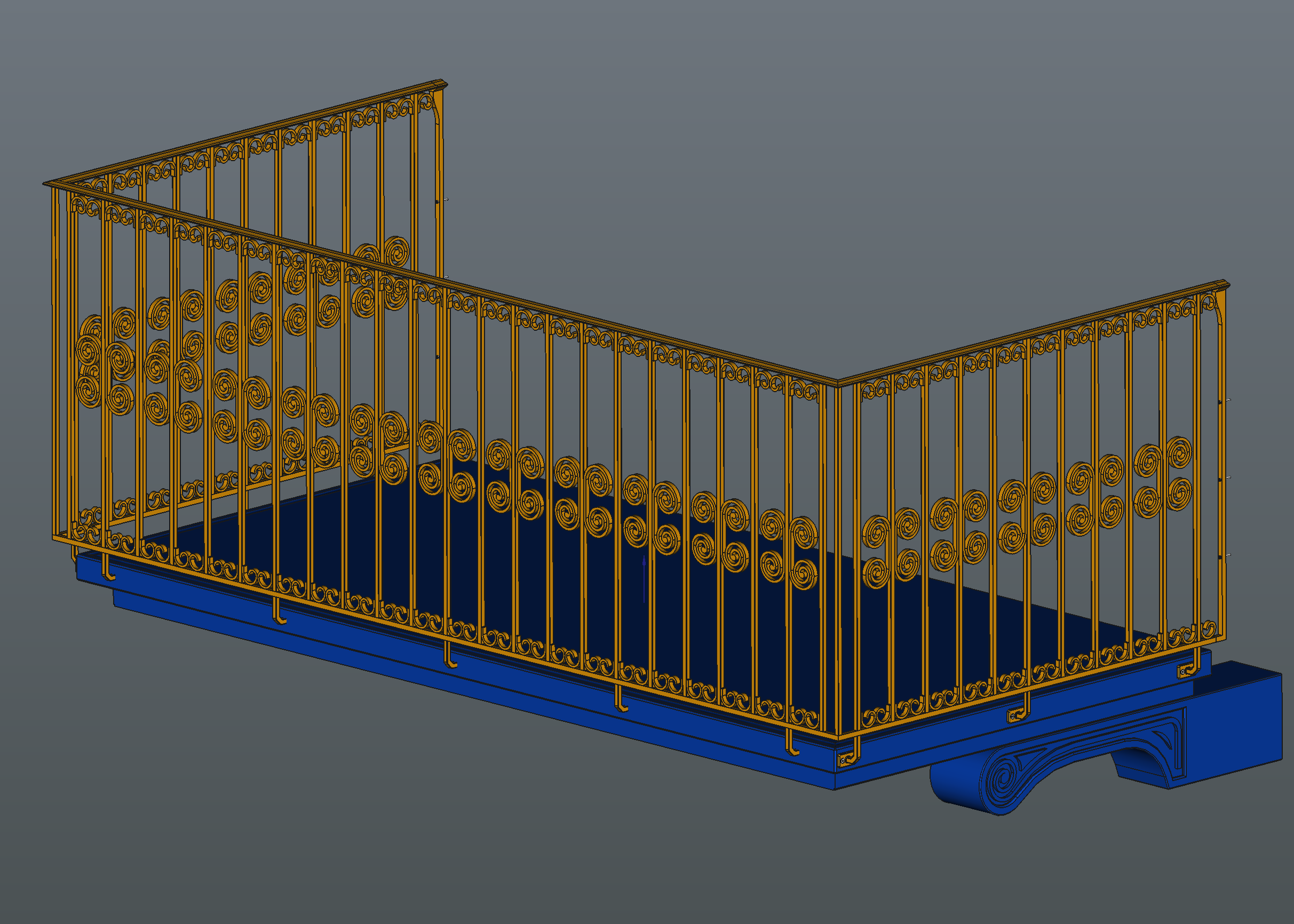

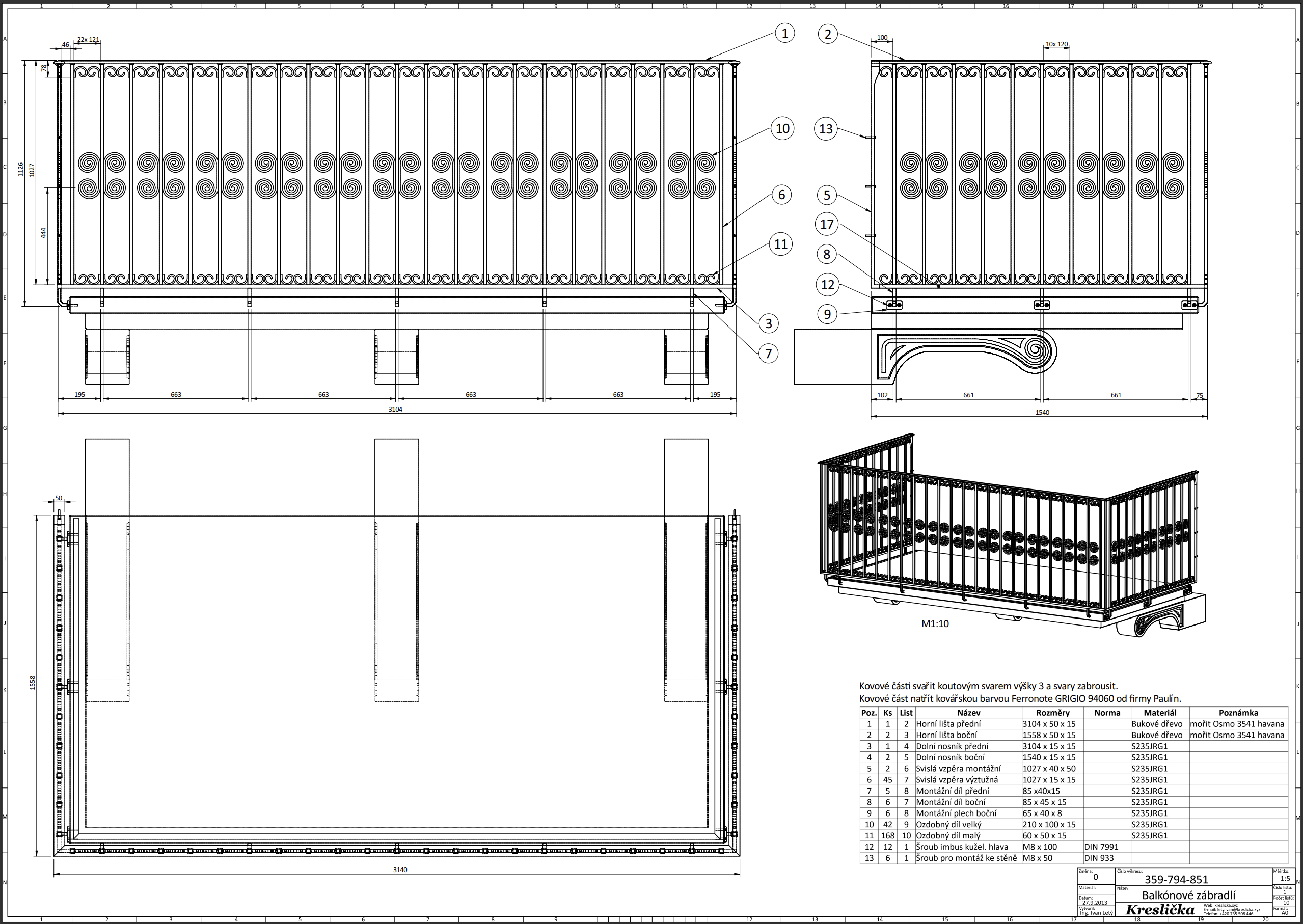

Navrhujeme konstrukce, které jsou svařeny z profilů (jeklů), plechů, roštů atd. Pro tyto konstrukce navrhneme vhodné svary a porchovou úpravu, což zajistí správnou funkci a dlouhou trvanlivost.
