Novinky
Velikost přílohy e-mailu
Protože se vyskytovaly problémy, kdy větší soubory nebylo možné přenést z důvodu malé velikosti přílohy v e-mailu, byla tato velikost navýšena na 600 MB. Protože se modely, které jsou vytvořeny ve formátu .step, komprimují do formátu .zip, tato velikost přílohy by již měla být dostatečná pro všechny soubory. Důležité ovšem je, aby velkou kapacitu přílohy měl i příjemce e-mailu, tedy zákazník.
Tvorba modelu z obrázku

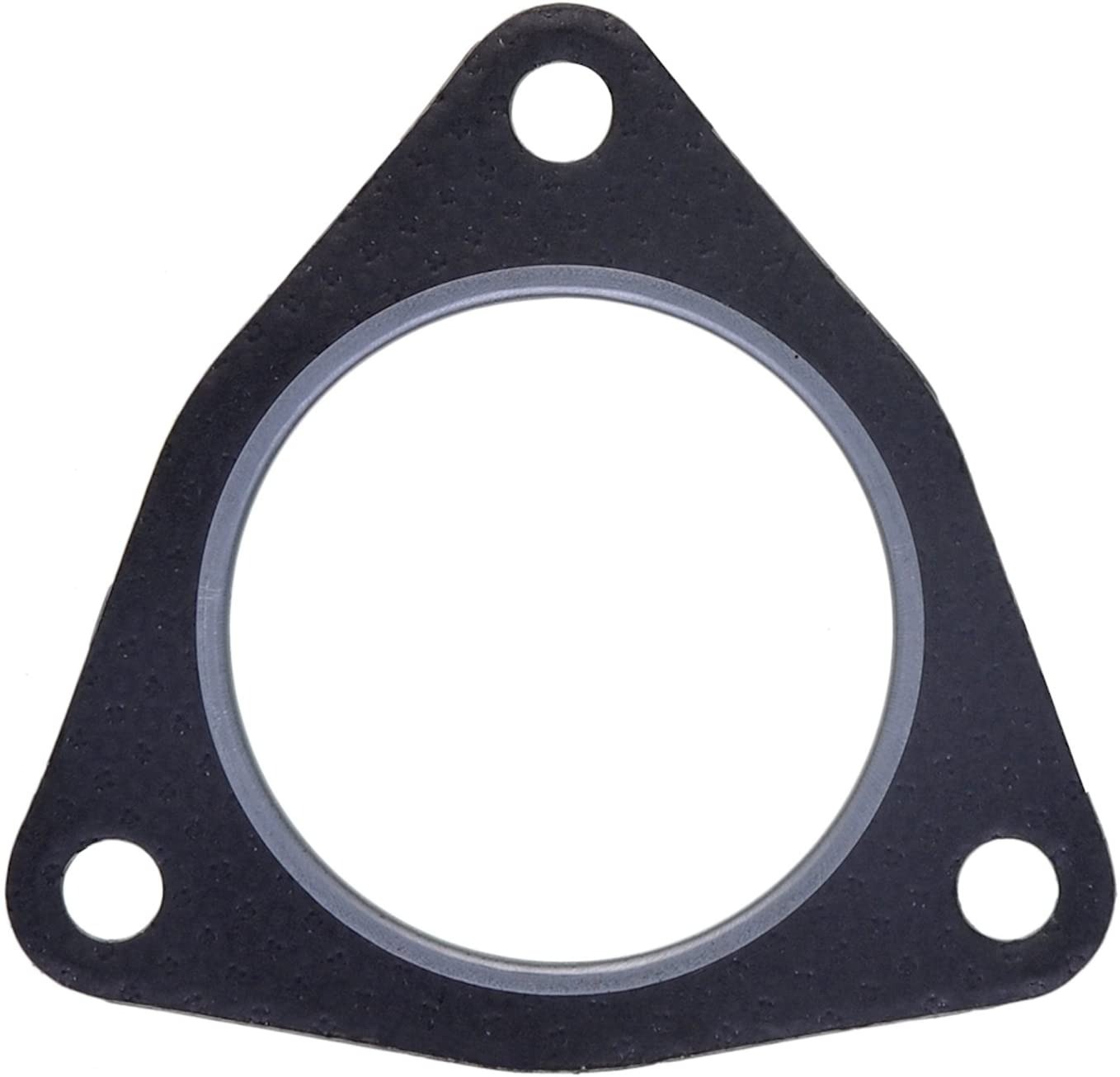

Na obrázku je fotografie, podle které bude vytvořena součást. Tato fotografie byla dodána zákazníkem. Funkční rozměry jsou průměry děr a umístění menších děr. Obvodový tvar není pro funkci výrobku podstatný. Tato fotografie nebyla ve správné kvalitě, což se projevilo deformací při zobrazení, jak uvidíte později.

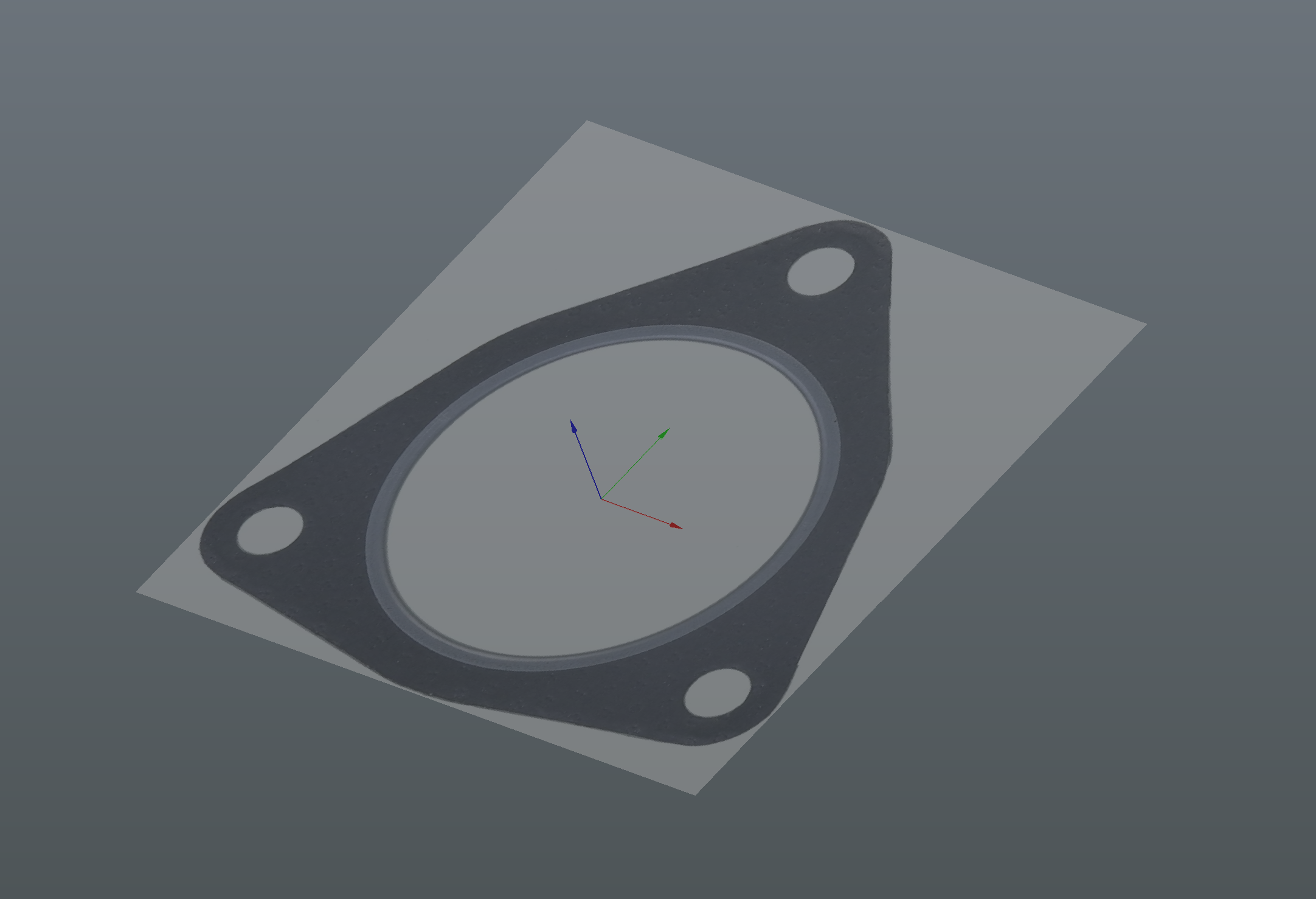

Zde vidíme fotografii, která je vložena do modelového prostoru v počítači tak, aby střed souřadnicového systému byl ve středu velké díry. Osa X je červeně, Osa Y je zeleně a osa Z je modře. Tím je modelový prostor připraven pro skicování.

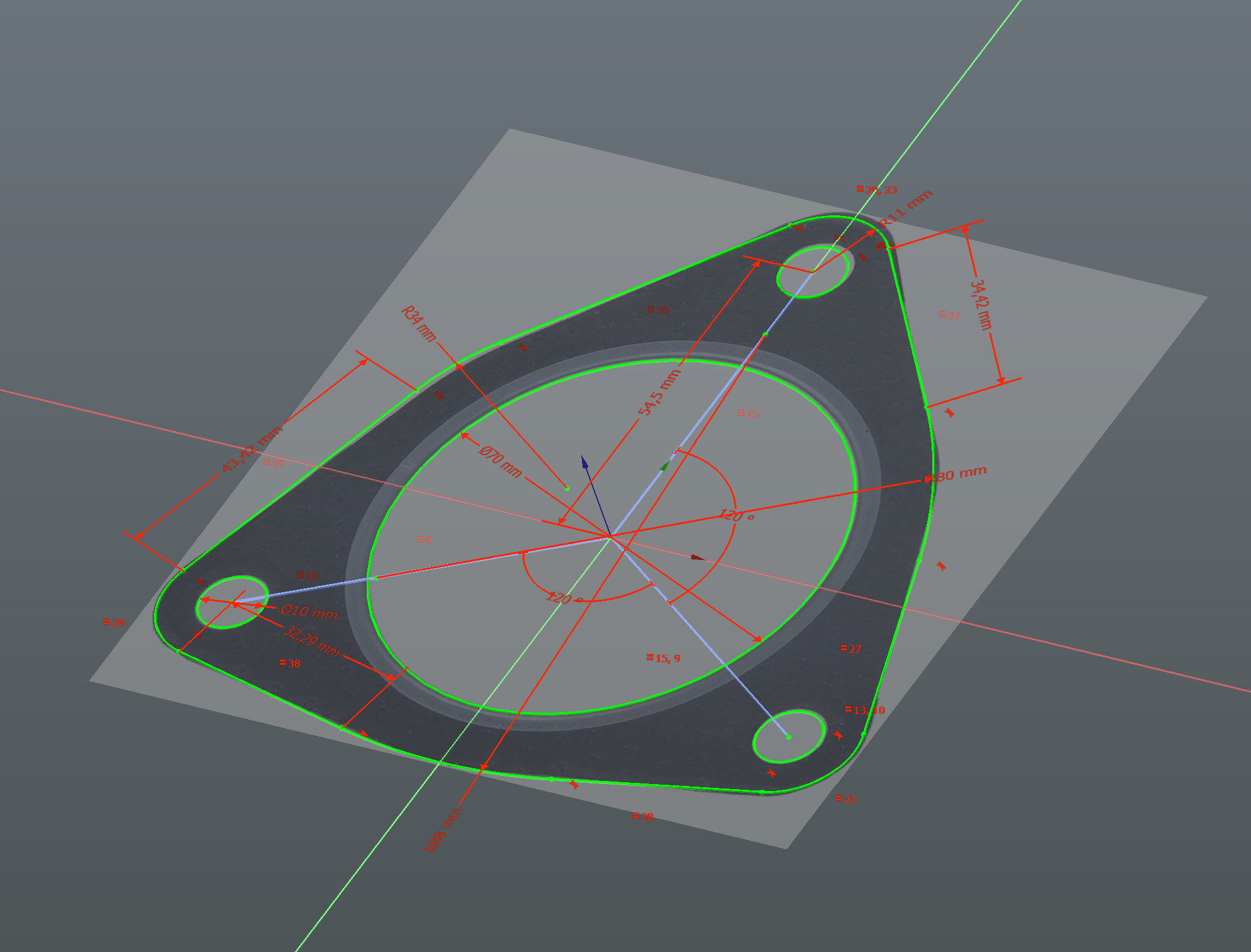

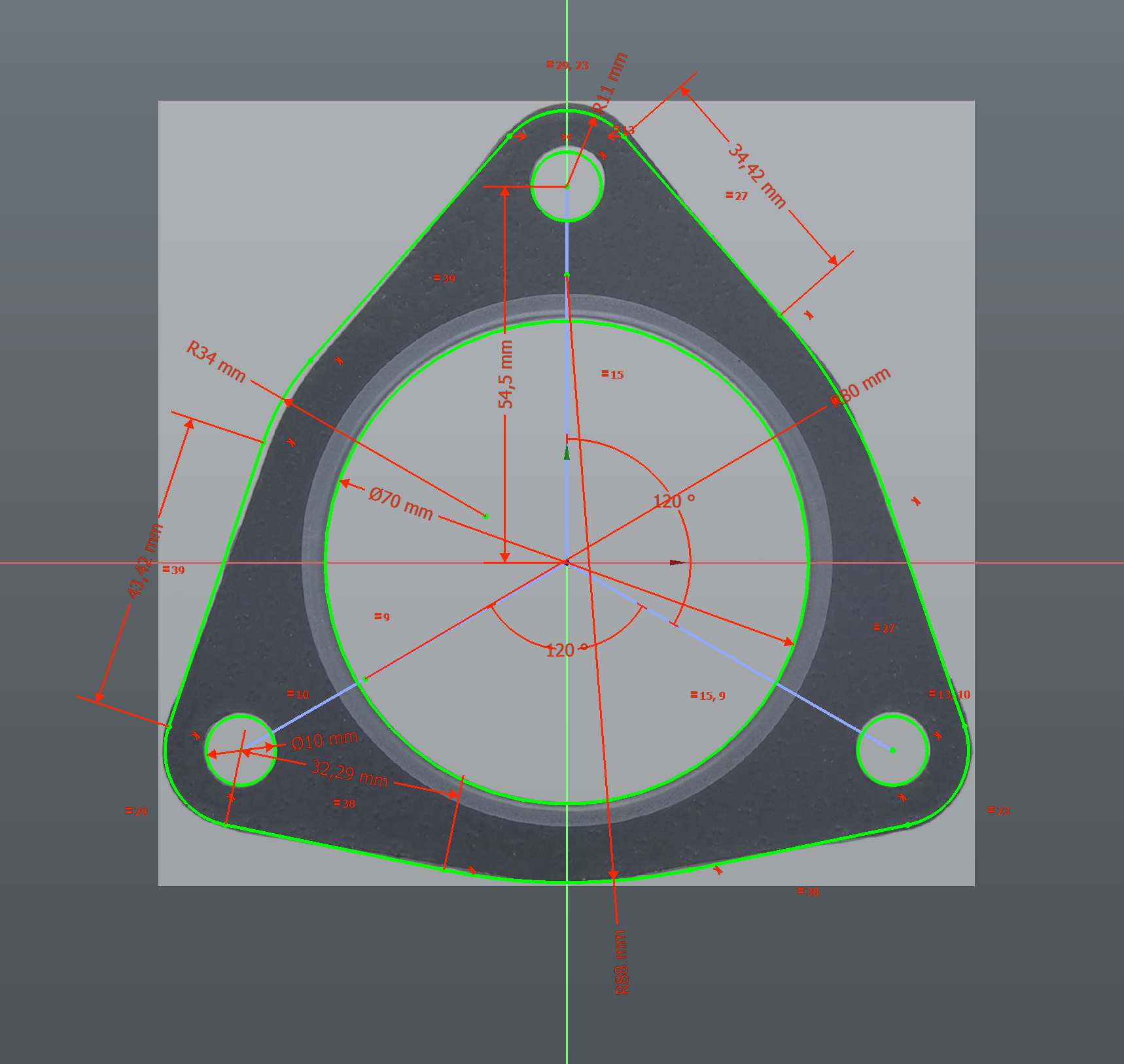

Podle fotografie byla nakreslena skica, která je zeleně. Kóty jsou červeně. Nyní je vidět, že podkladová fotografie nebyla kvalitní. Z toho důvodu neleží čáry ze skici přesně na konturách z fotografie. Zákazník však dodal funkční rozměry, což byly průměry děr 70 mm a 10 mm, dále vzdálenost malých děr od středu velké díry 54,5 mm a úhel 120°. Proto bylo možné udělat skicu v dostatečné přesnosti.
Zde je skica již natočena tak, aby bylo dobře vidět, že je připravena pro vysunutí obrysu skici ve směru osy Z, která je na obrázku modře.

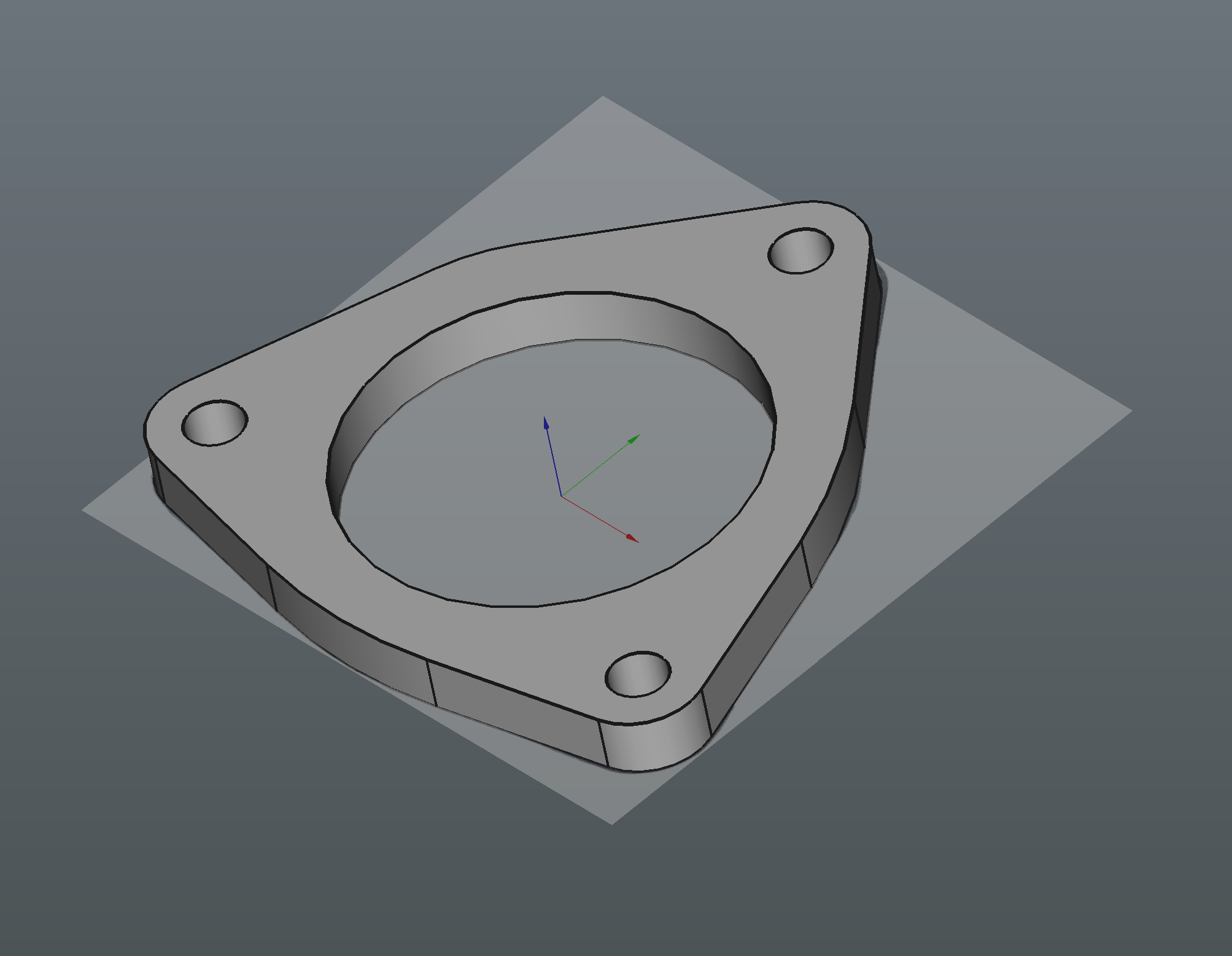

Skica byla vysunuta ve směru osy Z a vzniklo objemové těleso. Podkladová fotografie je stále součástí modelového prostoru.

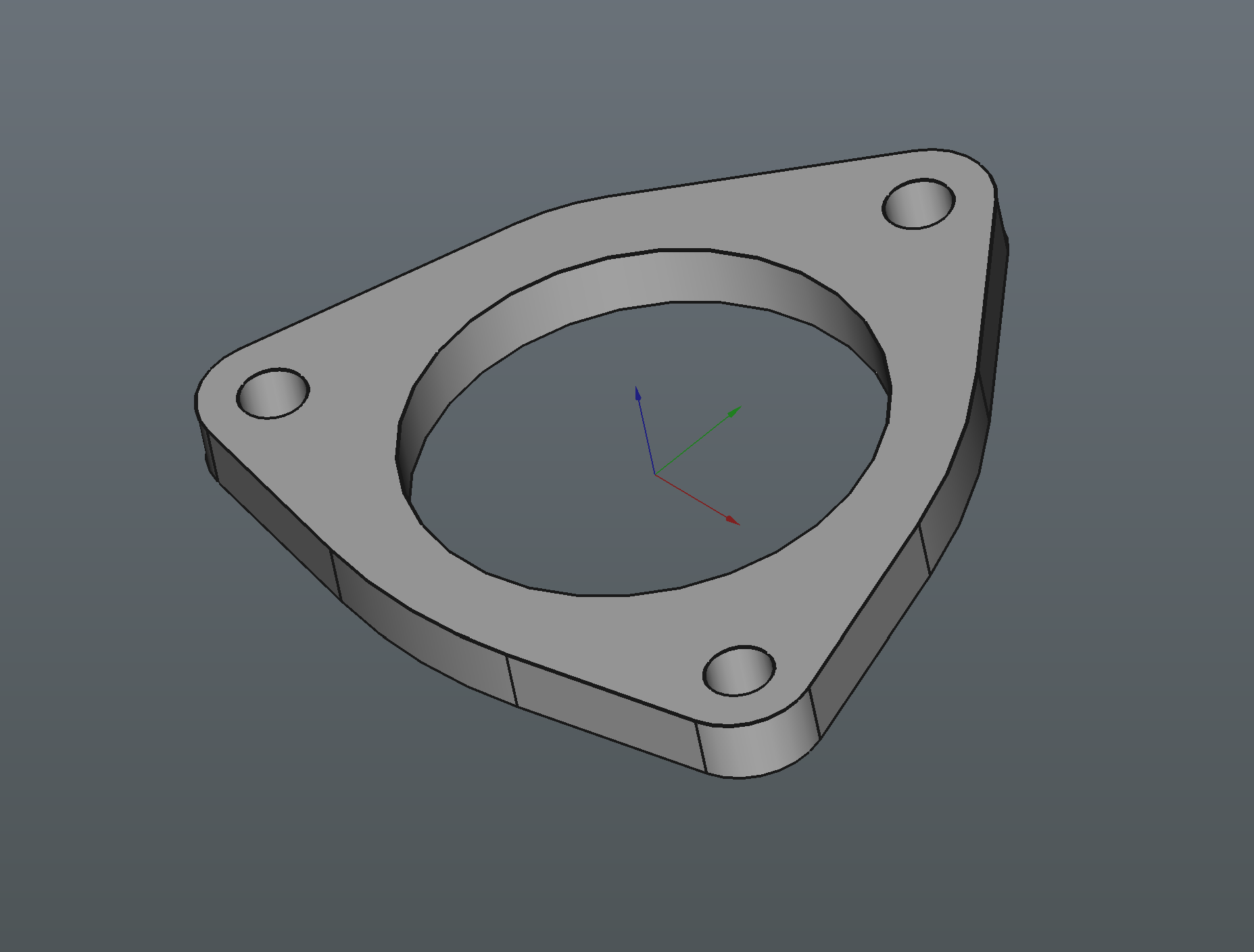

Na posledním obrázku je vidět součást již bez podkladové fotografie. Takto připravená součást může být použita pro kreslení výkresu a jako podklad pro programování NC strojů.
Možnosti použití modelu z obrázku

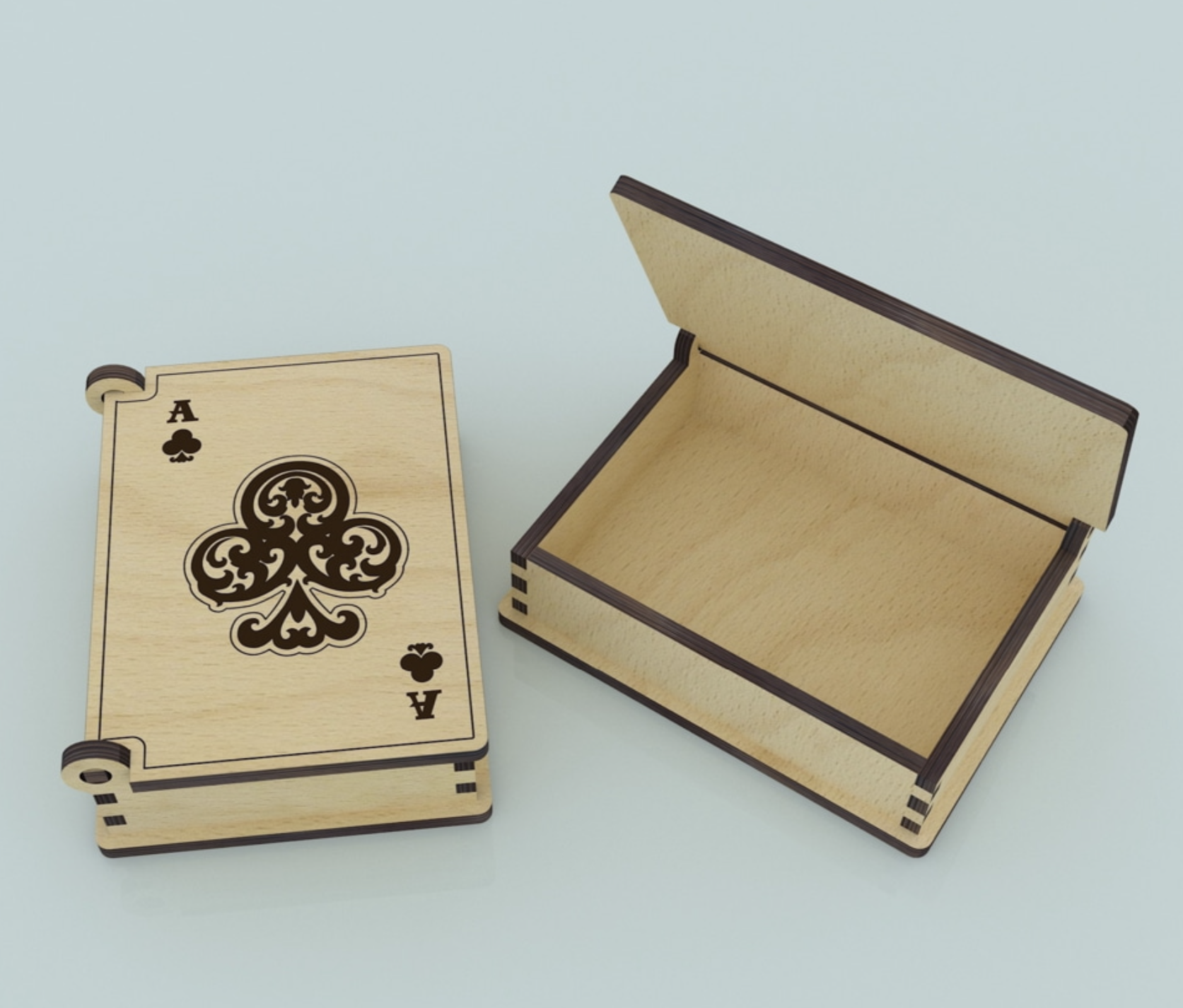

Zákazník si přál zhotovit krabičku ze dřeva, která je sestavena z několika dílů. Tyto díly jsou vyřezány laserem ze dřeva, v tomto případě z překližky. Na víčku je vypálen obrázek hrací karty. Toto vypalování se nazývá gravírování a vypálí se jen povrchová vrstva materiálu, který získá tmavou barvu.

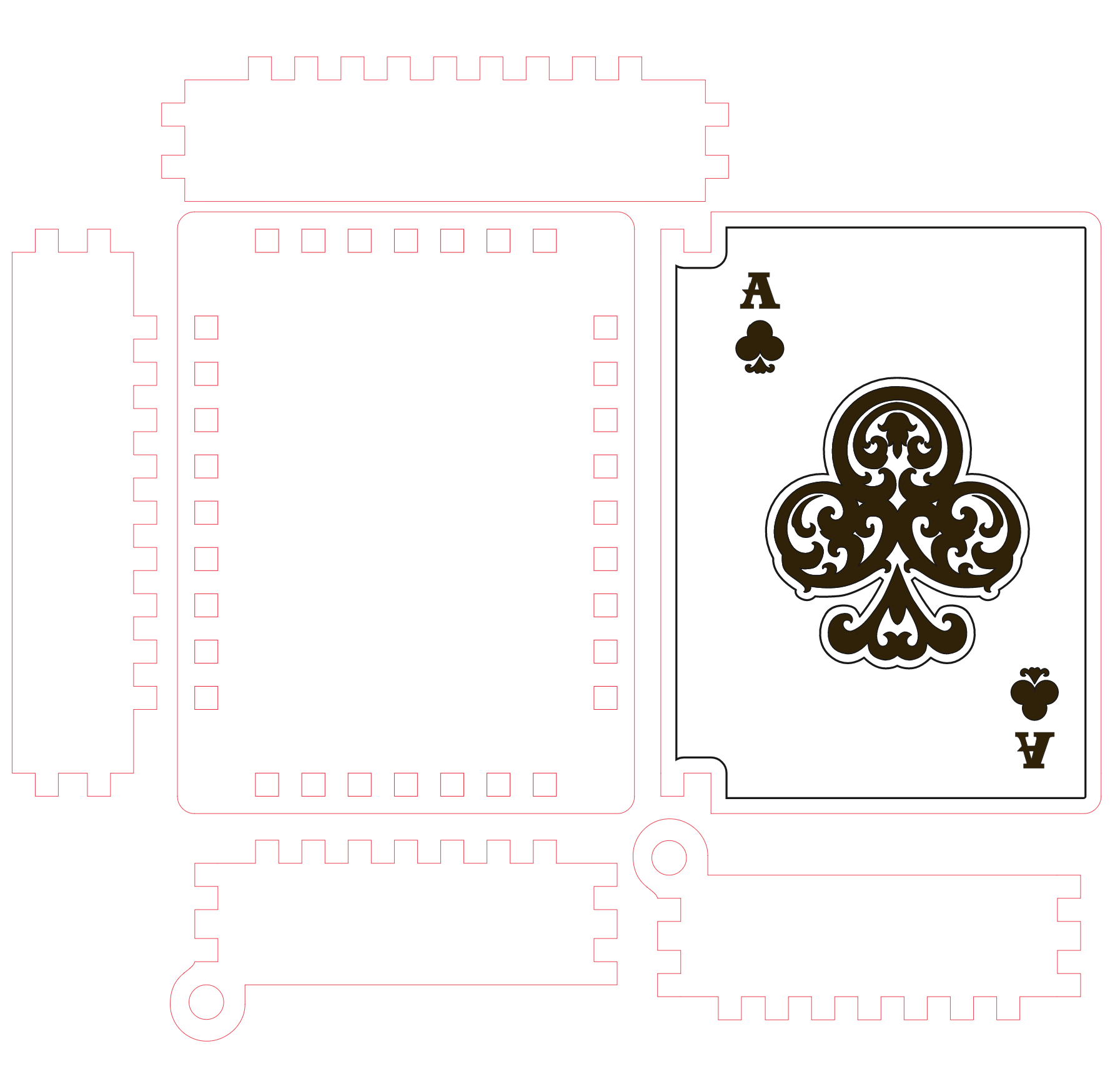

Podkladem pro přípravu modelů byl tento obrázek, na kterém jsou tenkou červenou čarou obrysy desek z překližky. Černě jsou ozdobné motivy, které se budou vypalovat.

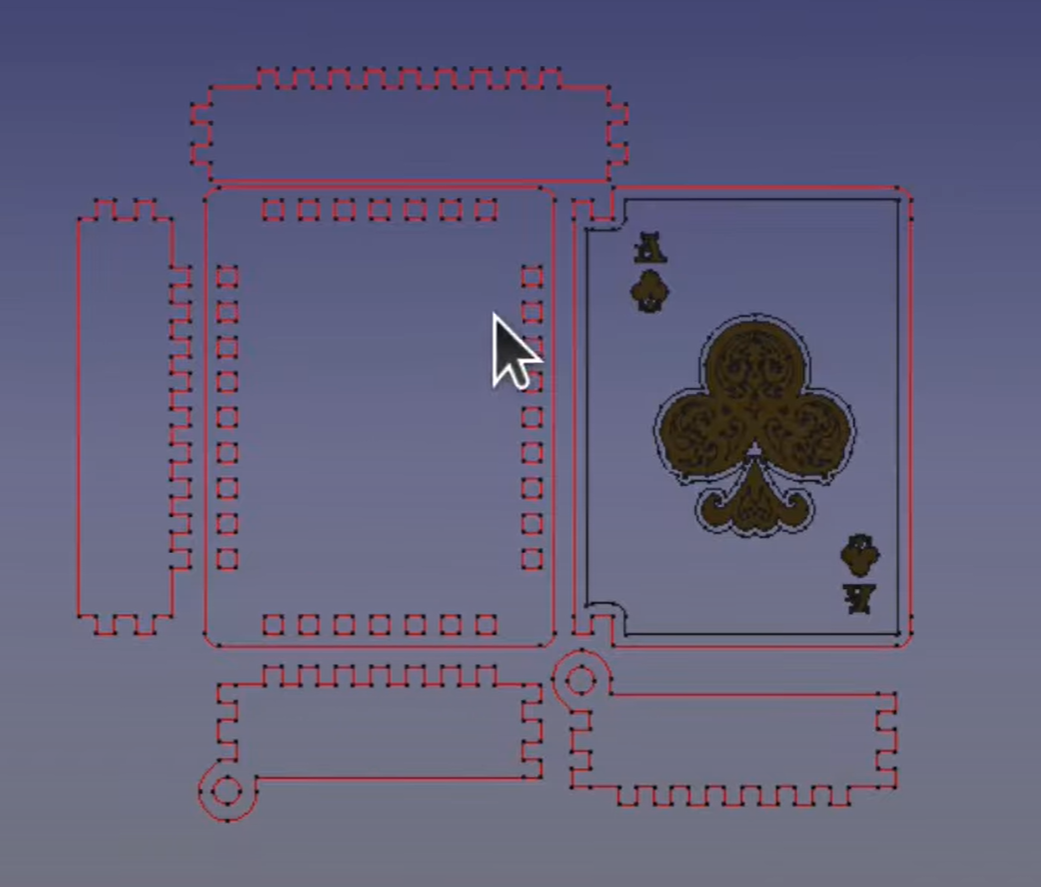

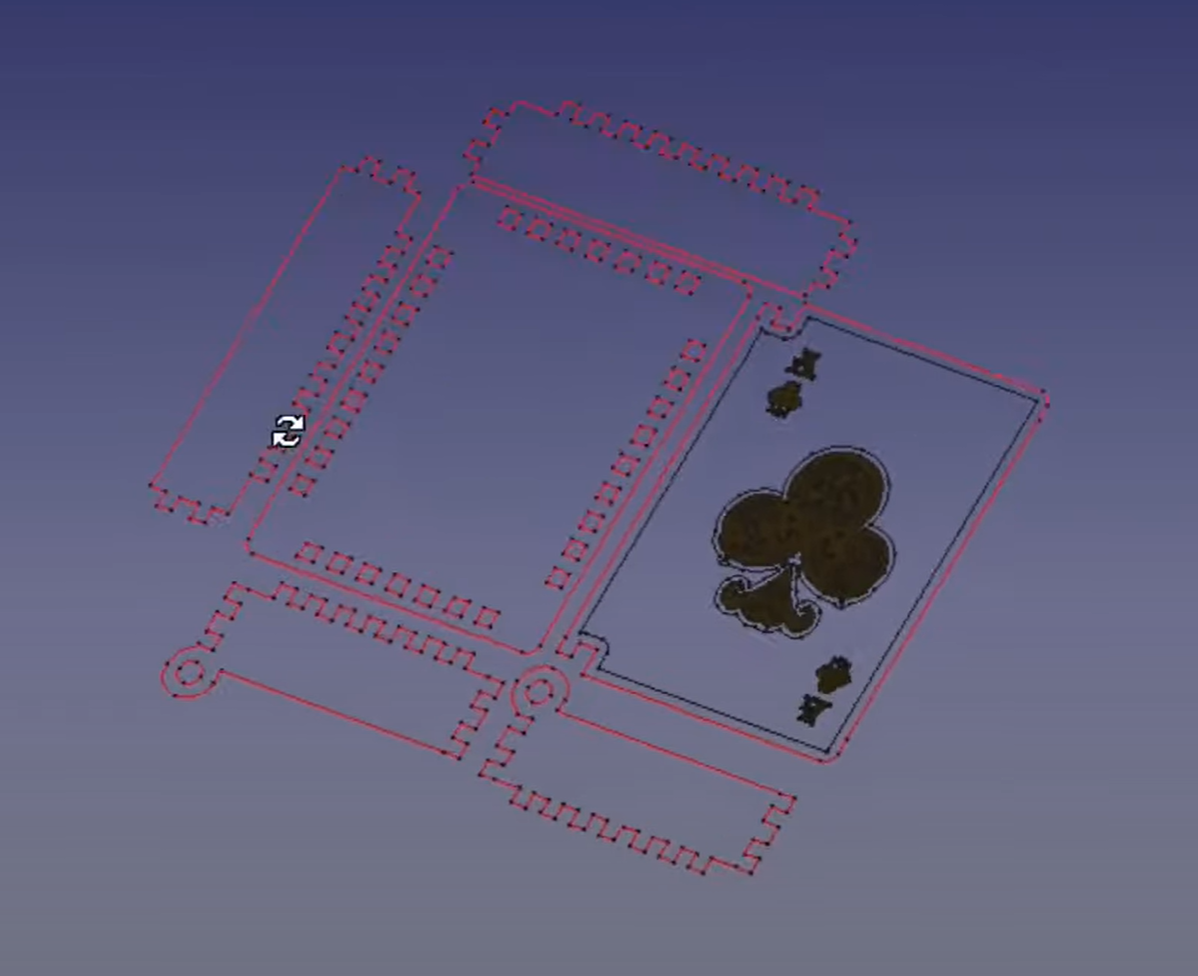

Obrázek byl vložen do modelového prostoru. Z červených čar na obrázku byla vytvořena skica, která je též červeně, ale silnější čarou. Uzlové body, kde se stýkají čáry, jsou černě. Tmavá plocha, kde je dekorace, není nyní důležitá. Všimněte si, že ve skici nejsou žádné kóty, nejsou potřeba, protože byly převzaty čáry z obrázku. To velmi zrychlilo práci.
Skica je pootočena tak, aby bylo vidět, že je v prostoru. Je připravena pro vytvoření prostorových modelů jednotlivých částí krabičky.

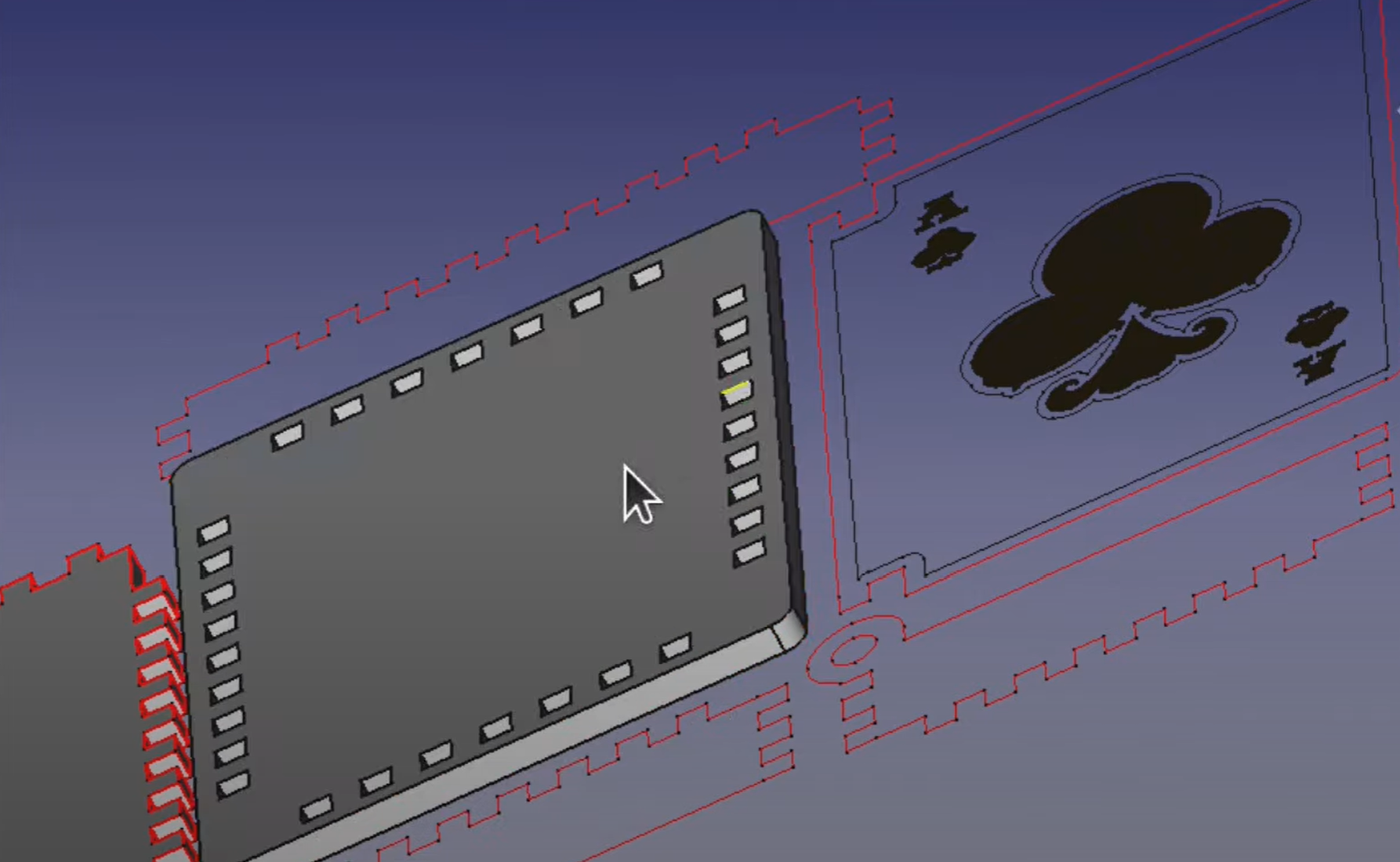

Takto vypadá průběh vysunutí skic, aby se vytvořily prostorové objekty.

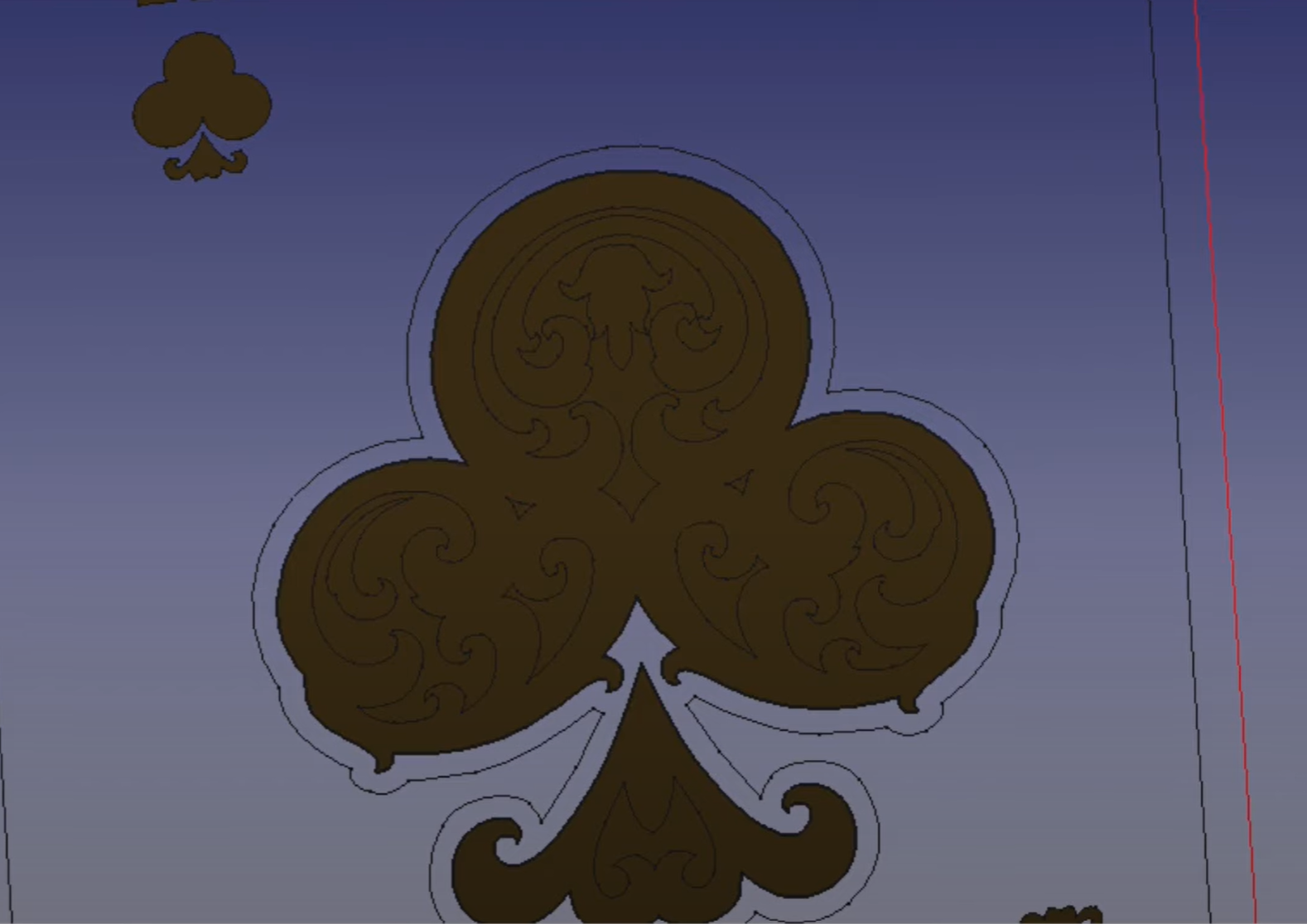

Zbývá připravit skicu dekorace, která se bude vypalovat. Je použit stejný postup jako při obrysových čarách.

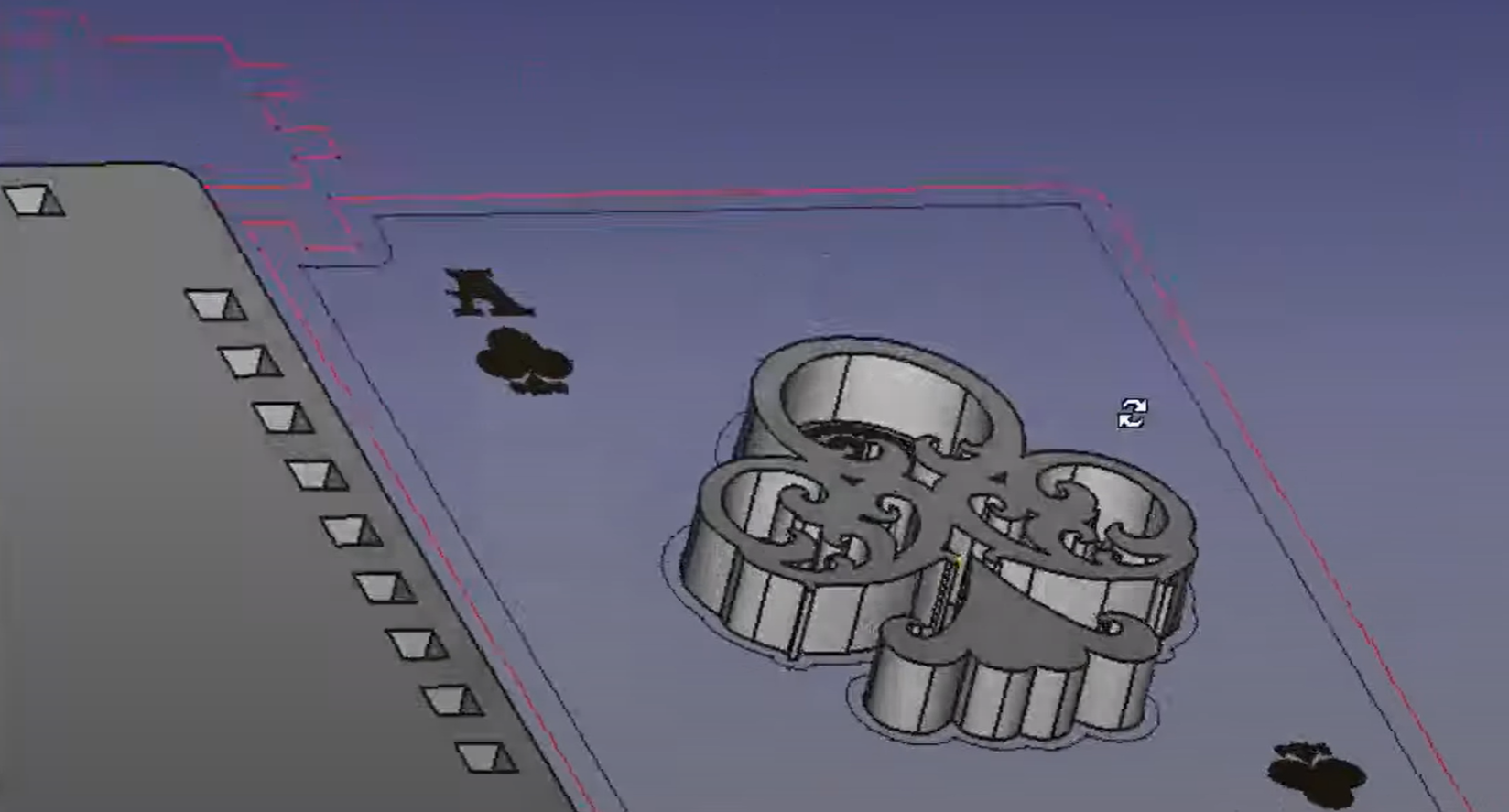

Dekorace byla vysunuta výše než je tloušťka desky. Při programování laserového NC stroje programátor pozná, že se nejedná o vyřezání tvaru, ale o vypálení. Pak už zbývá jen zhotovit jednotlivé díly na laserovém NC stroji, sestavit krabičku dohromady, nalakovat a krabička je připravena na cestu k zákazníkovi.

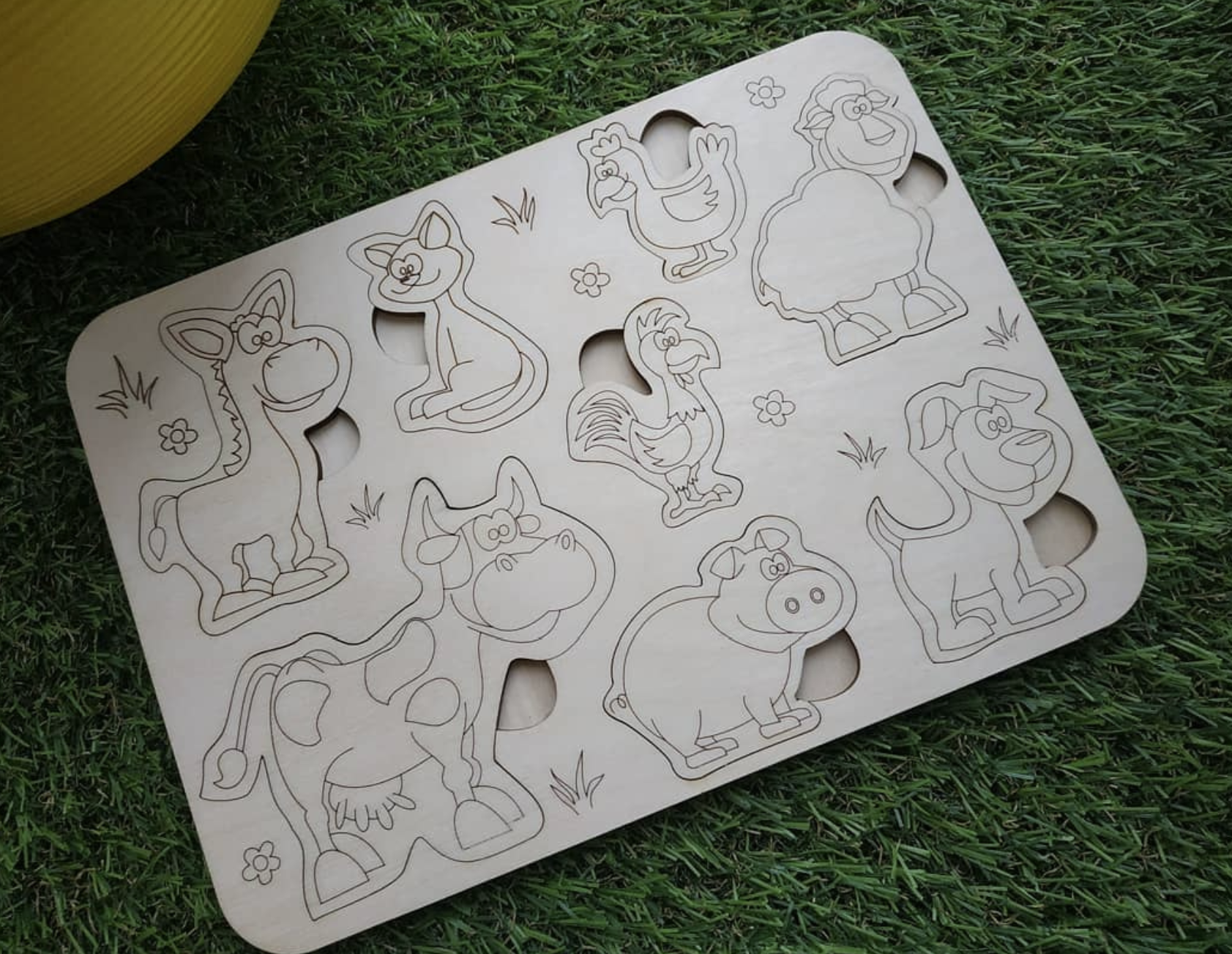

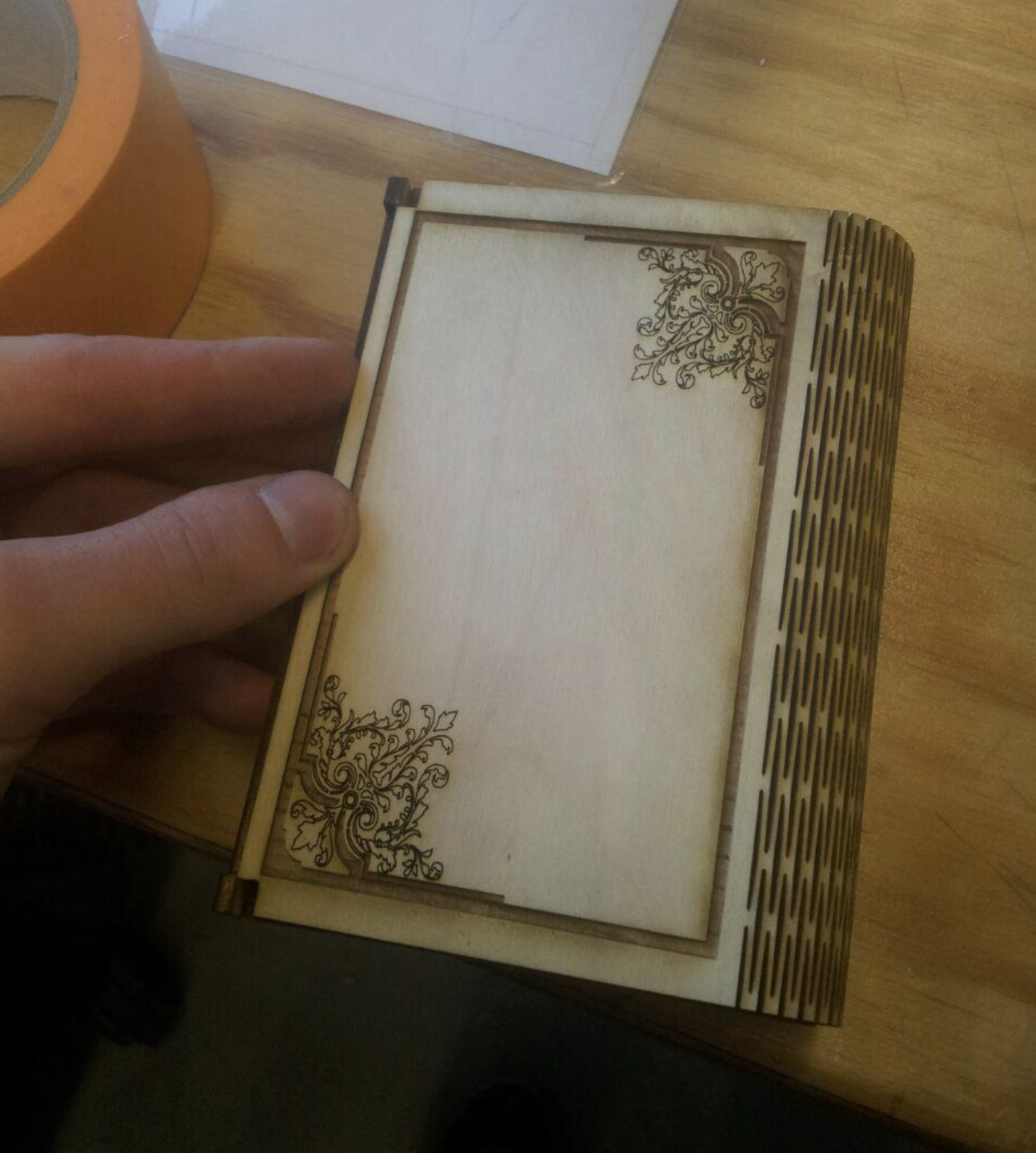

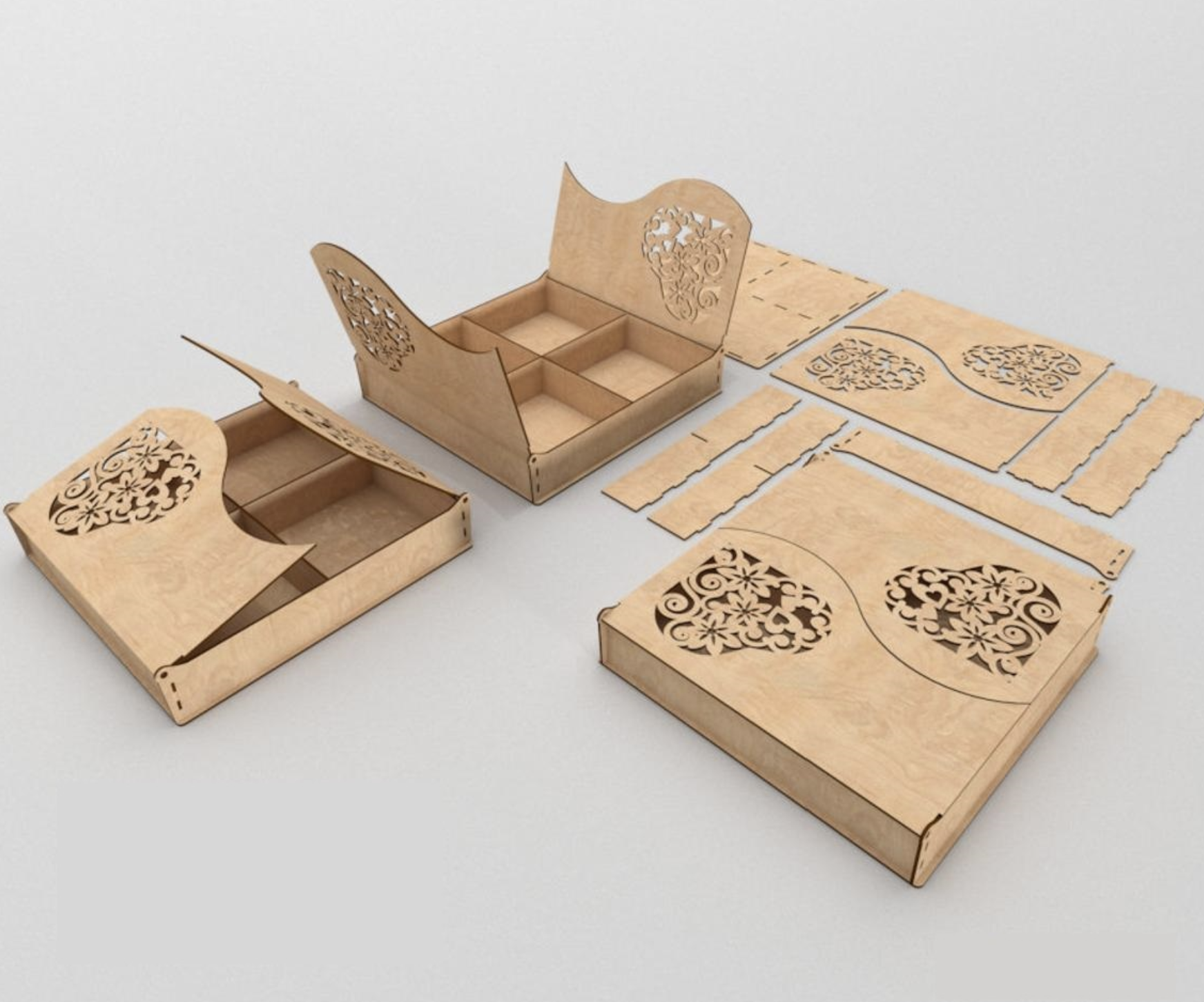

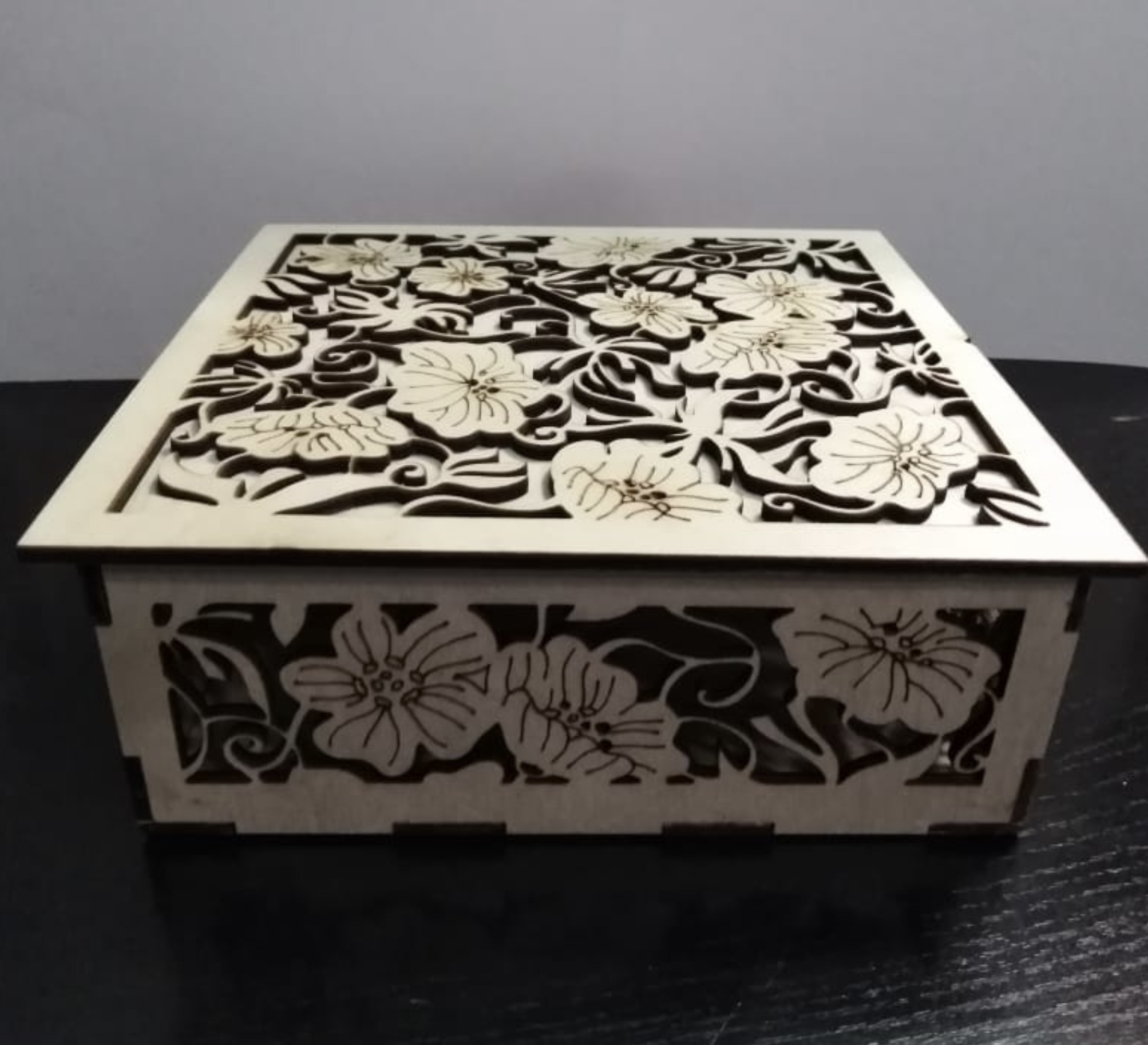

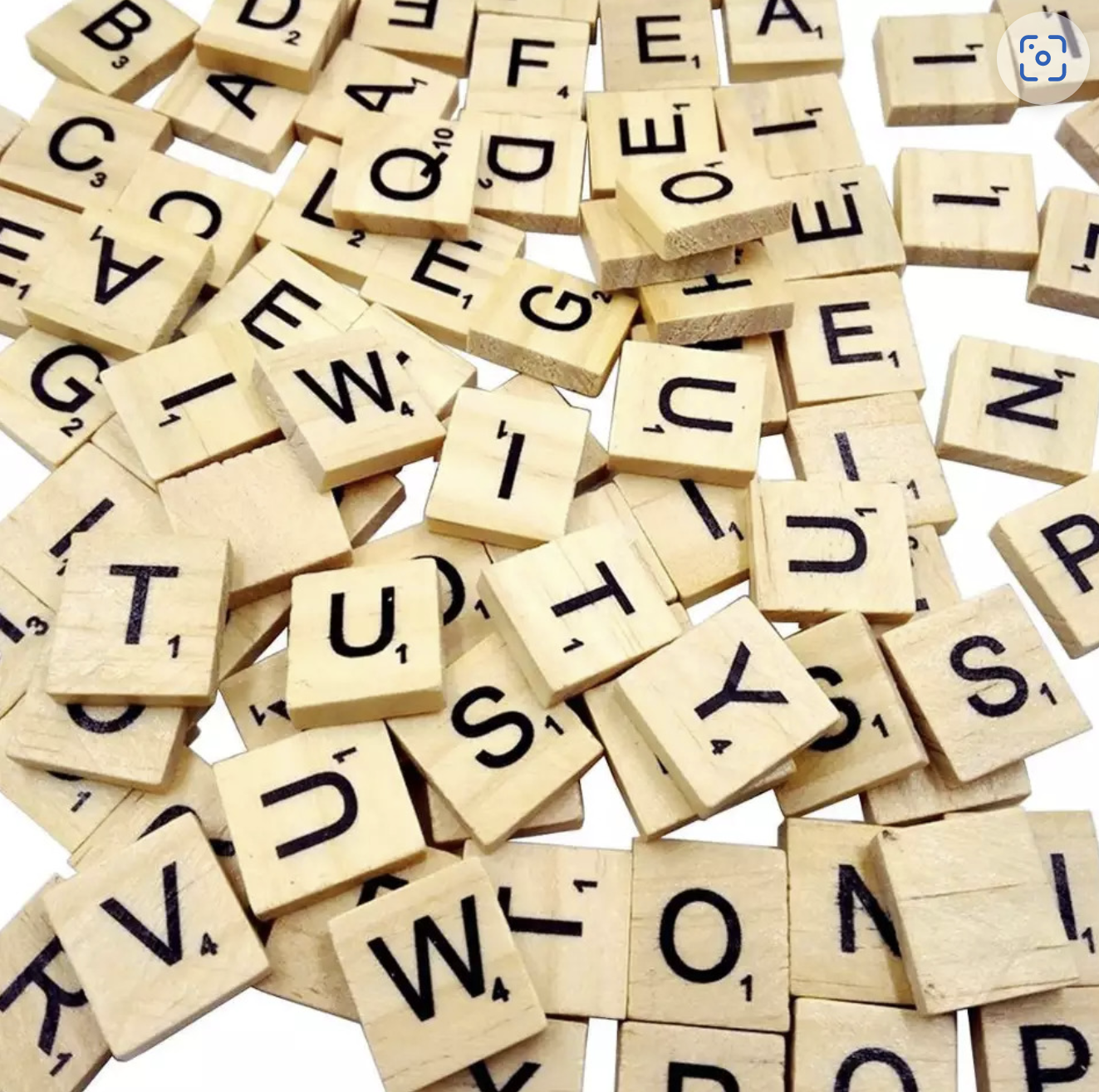

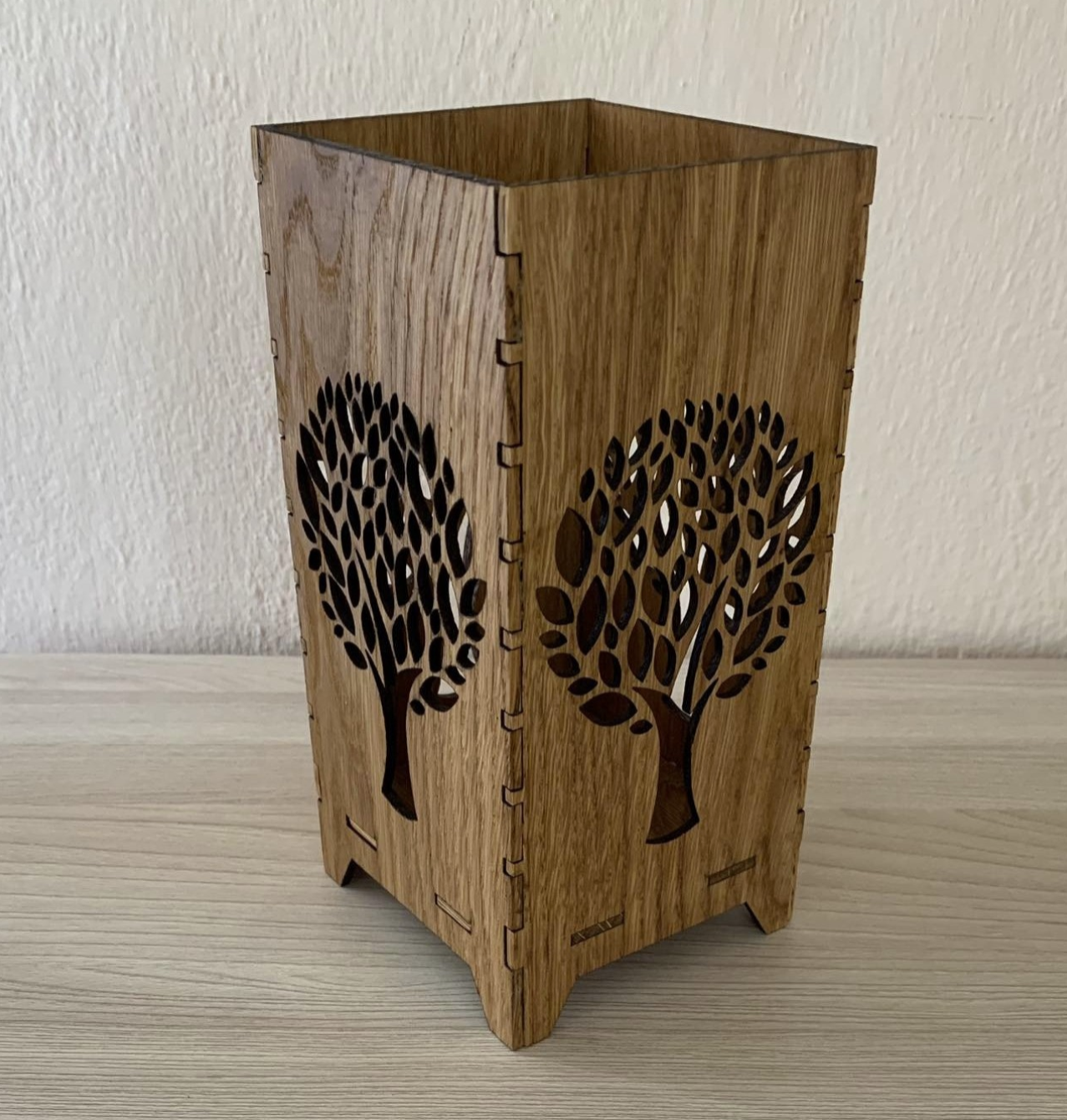

Zde je na ukázku několik výrobků ze dřeva, které byly vyrobeny řezáním a vypalováním na speciálních strojích. Podobně se vyrábí výrobky z kůže, plastických hmot, včetně pěnových materiálů a samozřejmě z plechu. Kreslička připraví vaše návrhy pro výrobu a pomůže se zajištěním vhodného výrobce.
Tvorba 3D modelu z obrázků

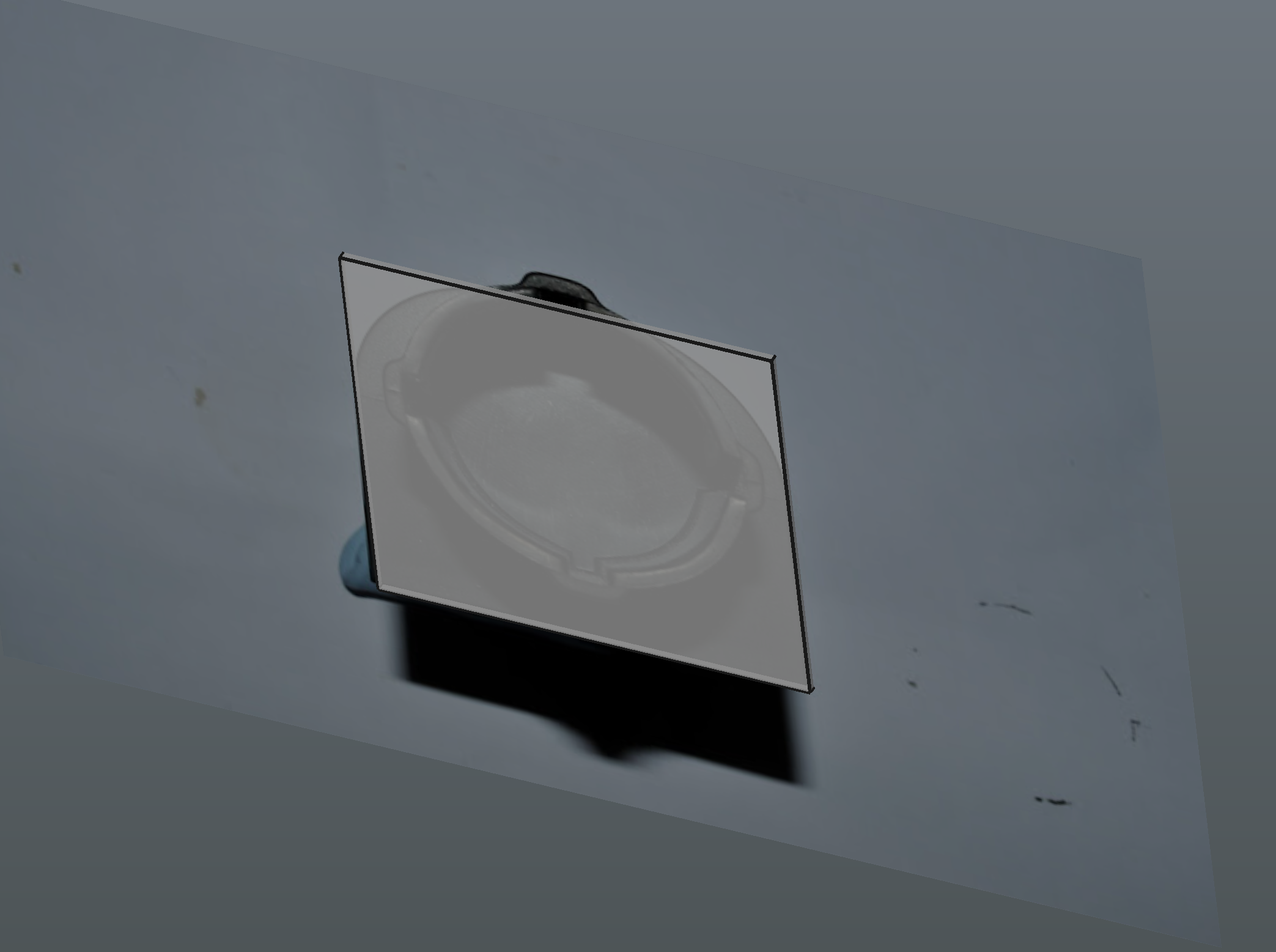

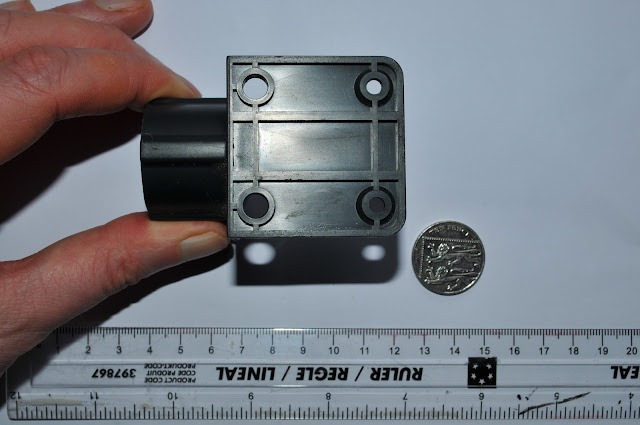

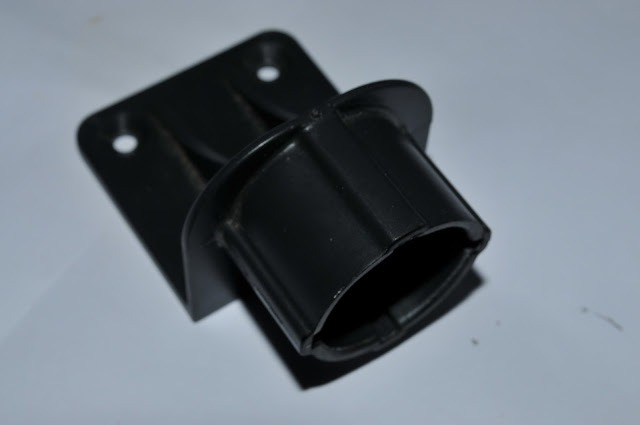

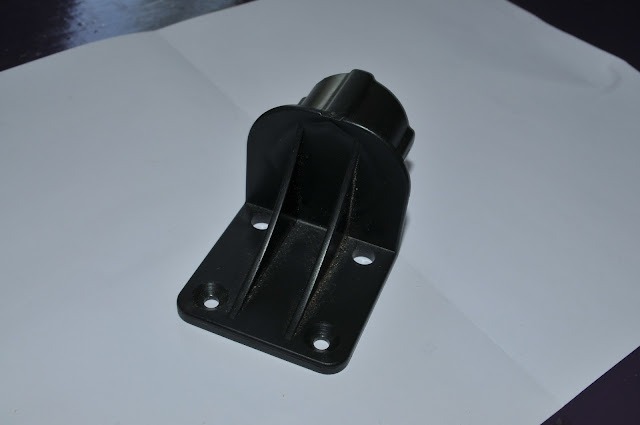

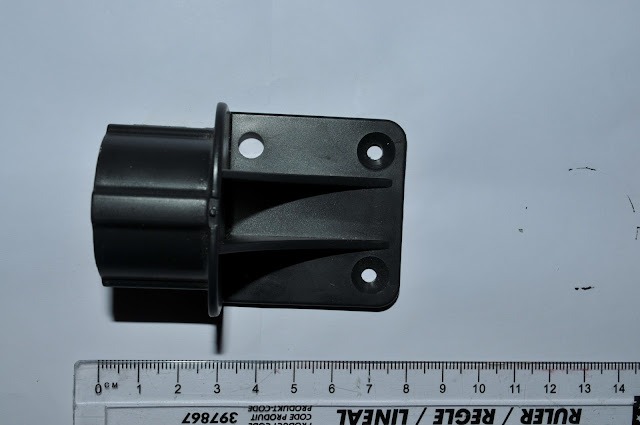

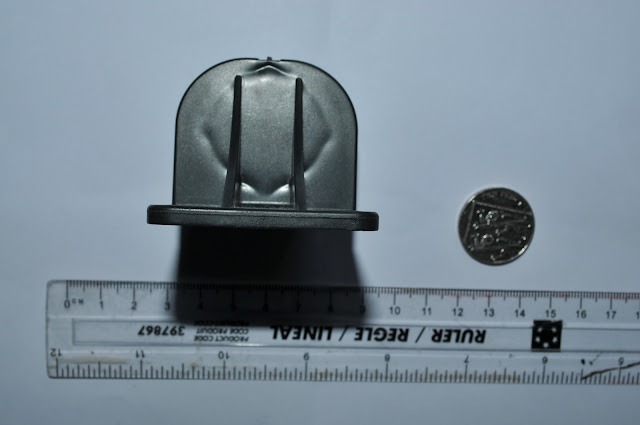

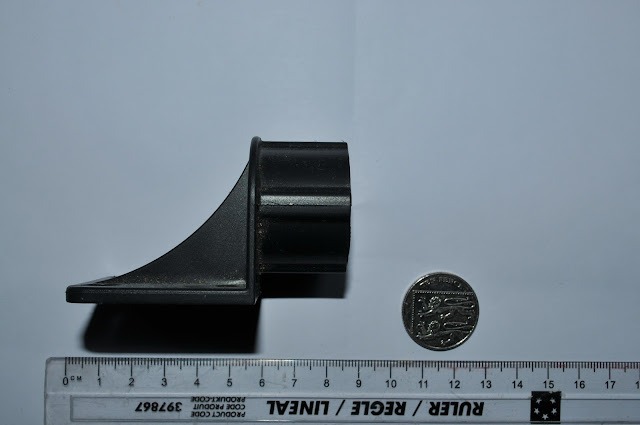

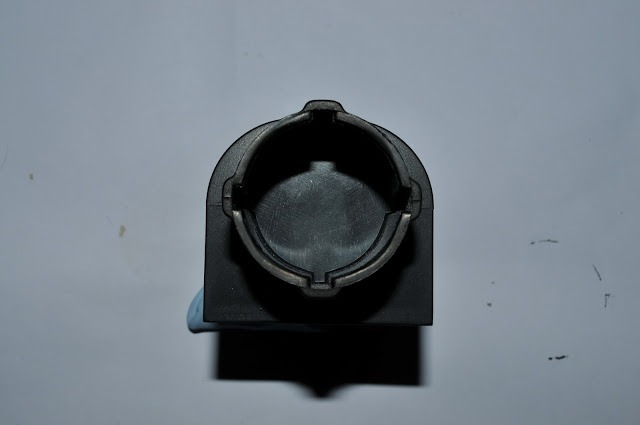

Pro konstrukci 3D modelu byly použity fotografie součásti z plastu. Součást byla nafocena z různých stran tak, aby bylo možné tyto fotografie podložit do modelového prostoru a nakreslit jednotlivé skici, ze kterých se nakonec sestaví kompletní model součásti, ten pak následně poslouží pro výrobu formy, ve které se bude součást vyrábět.
Když máme vstupní údaje, které nám umožňují udělat počítačový model součásti, můžeme začít se samotným modelováním.

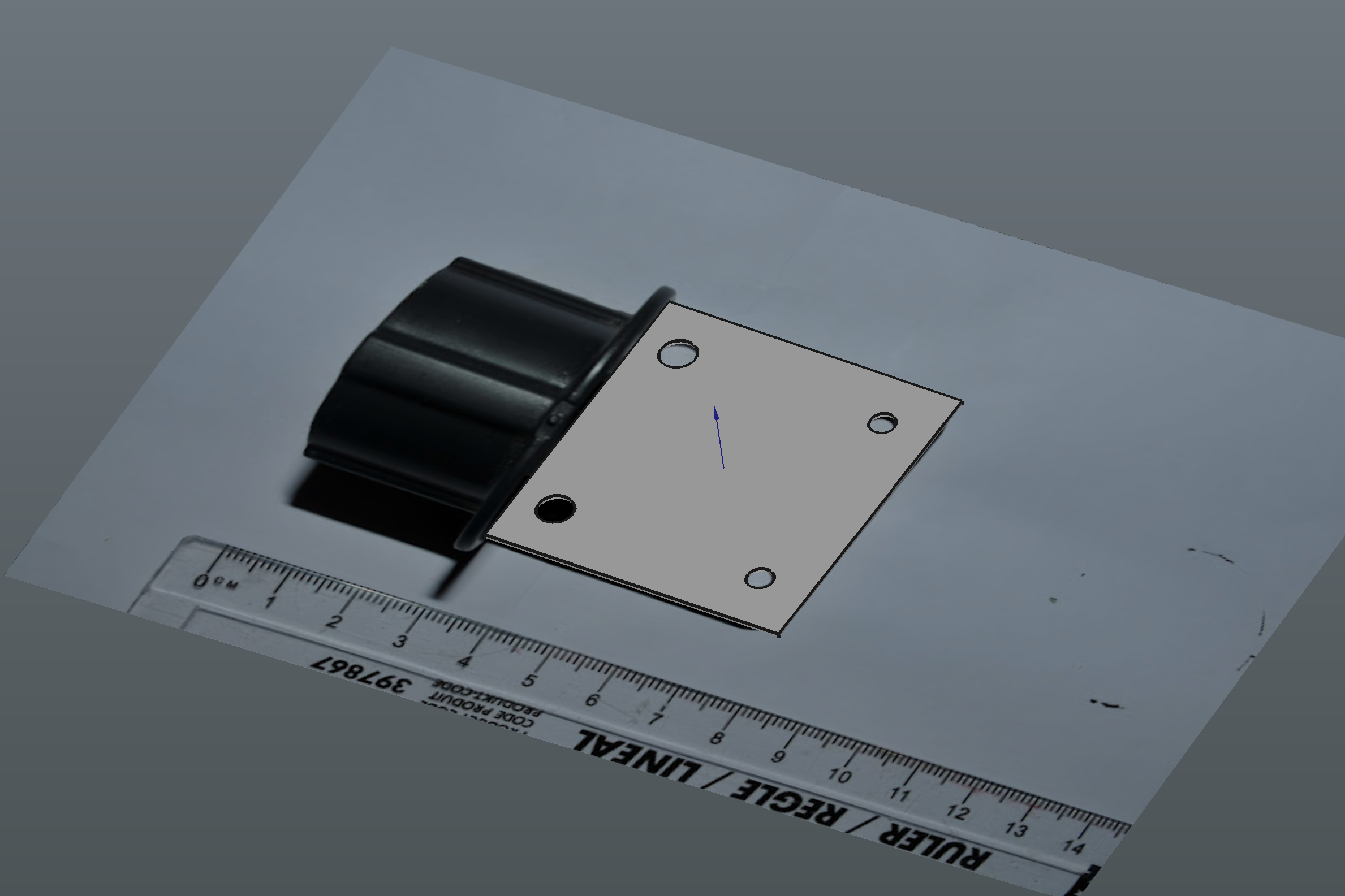

Jako první byla vytvořena deska s čtyřmi otvory. Je dobře vidět, jak leží na podkladové fotografii.

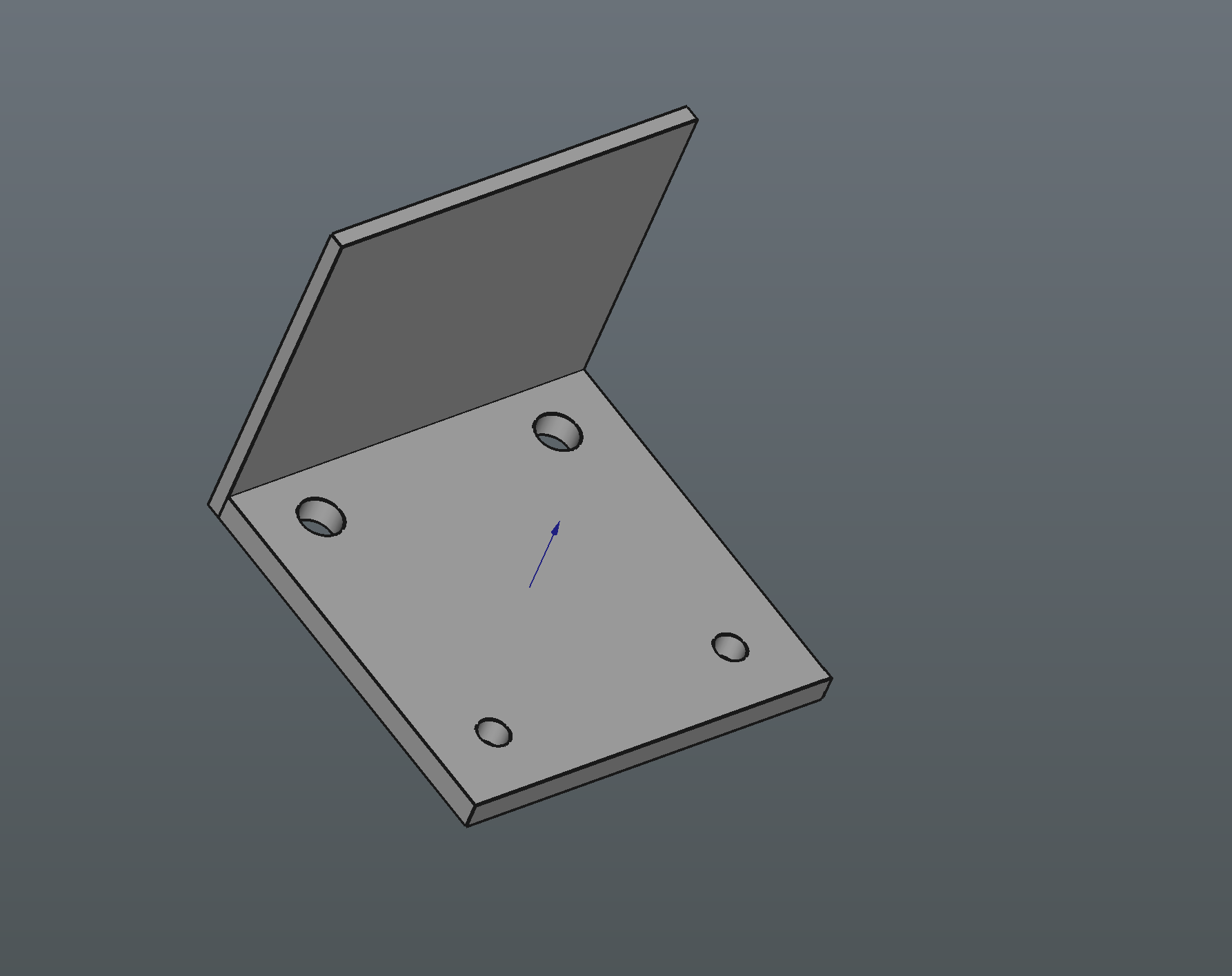

Byla vytvořena druhá stěna plastové součásti. Tyto dvě stěny tvoří základ součásti.

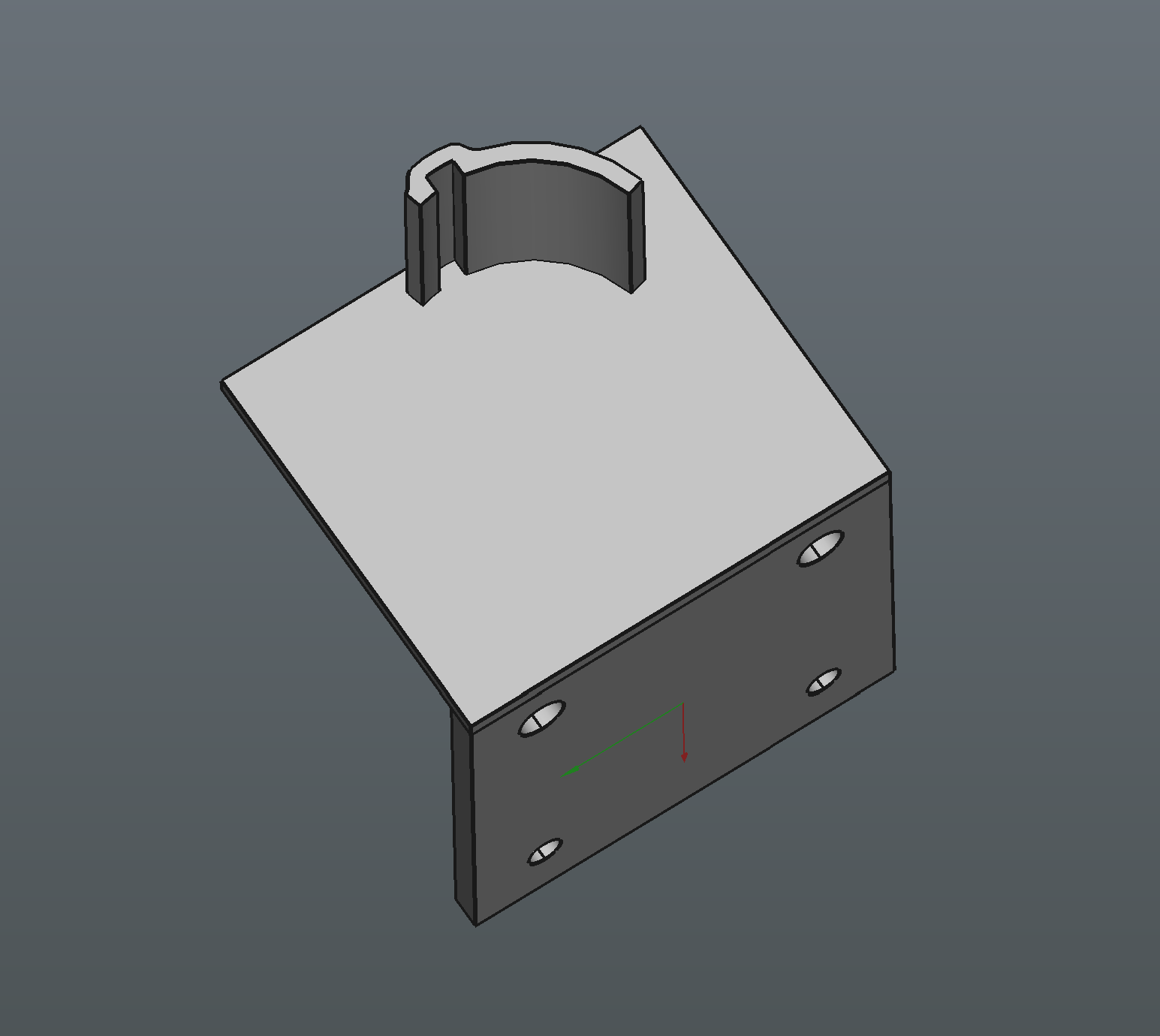

Po potlačení podkladových fotografií má teď součást tento tvar.
Na obrázku vidíme vymodelovanou jednu čtvrtinu válcové části součásti. Protože je součást symetrická, není třeba modelovat celou válcovou část. Byla zase použita podkladová fotografie, která však již není vidět.

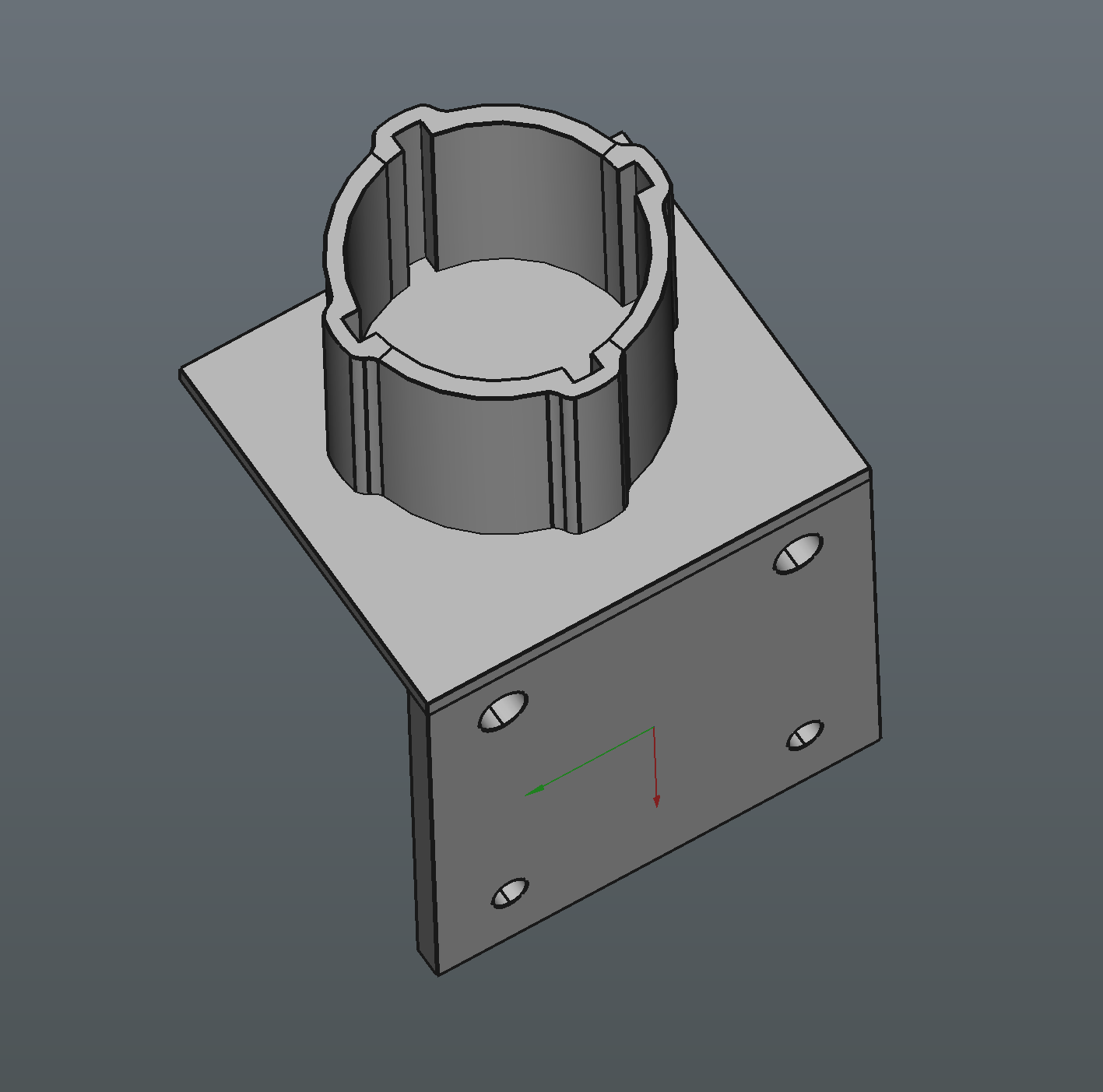

Čtvrtina válcové části byla čtyřikrát zkopírována do kruhu a vytvořila celou válcovou část i s výřezy.

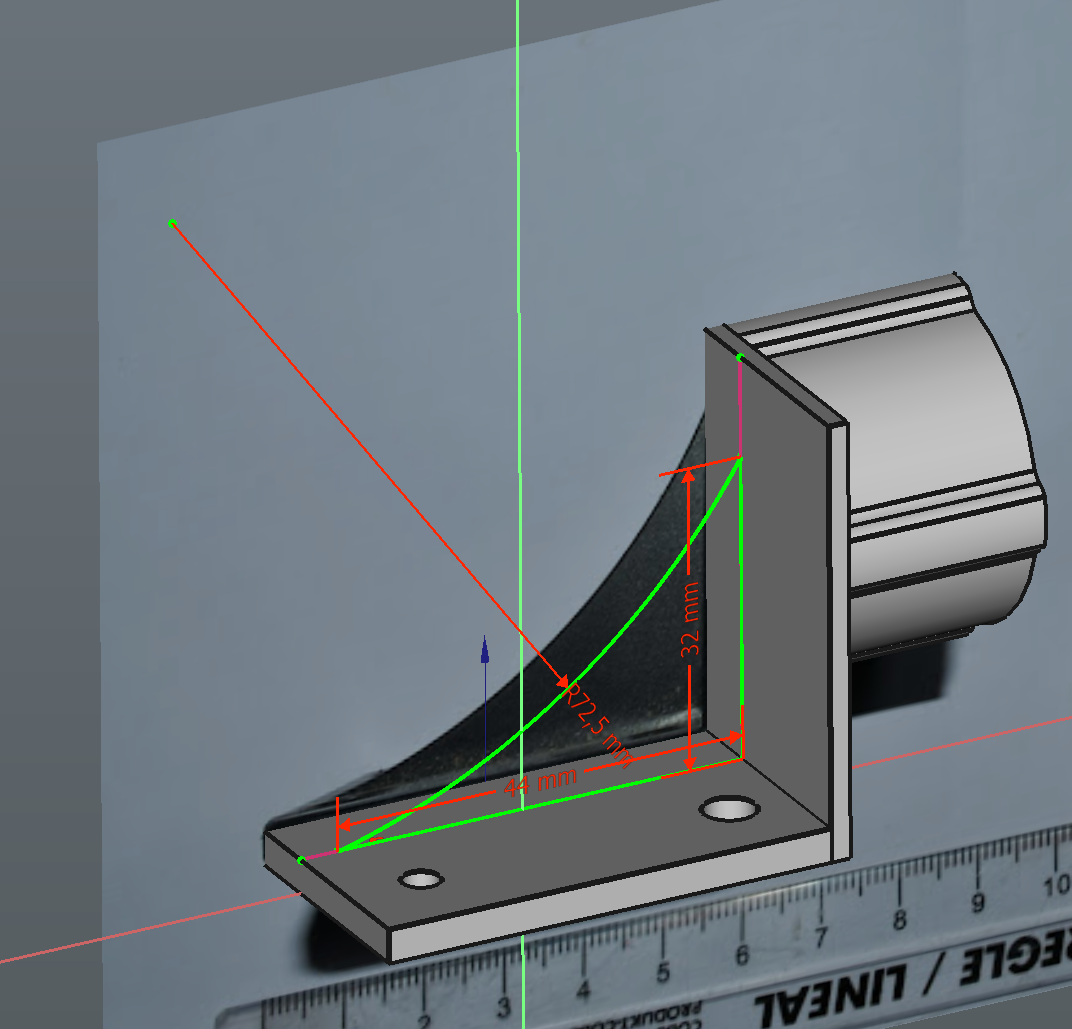

Na obrázku vidíme skicu, pomocí které vytvoříme žebro, které má za úkol zpevnit součást. V pozadí je dobře vidět podkladová fotografie.

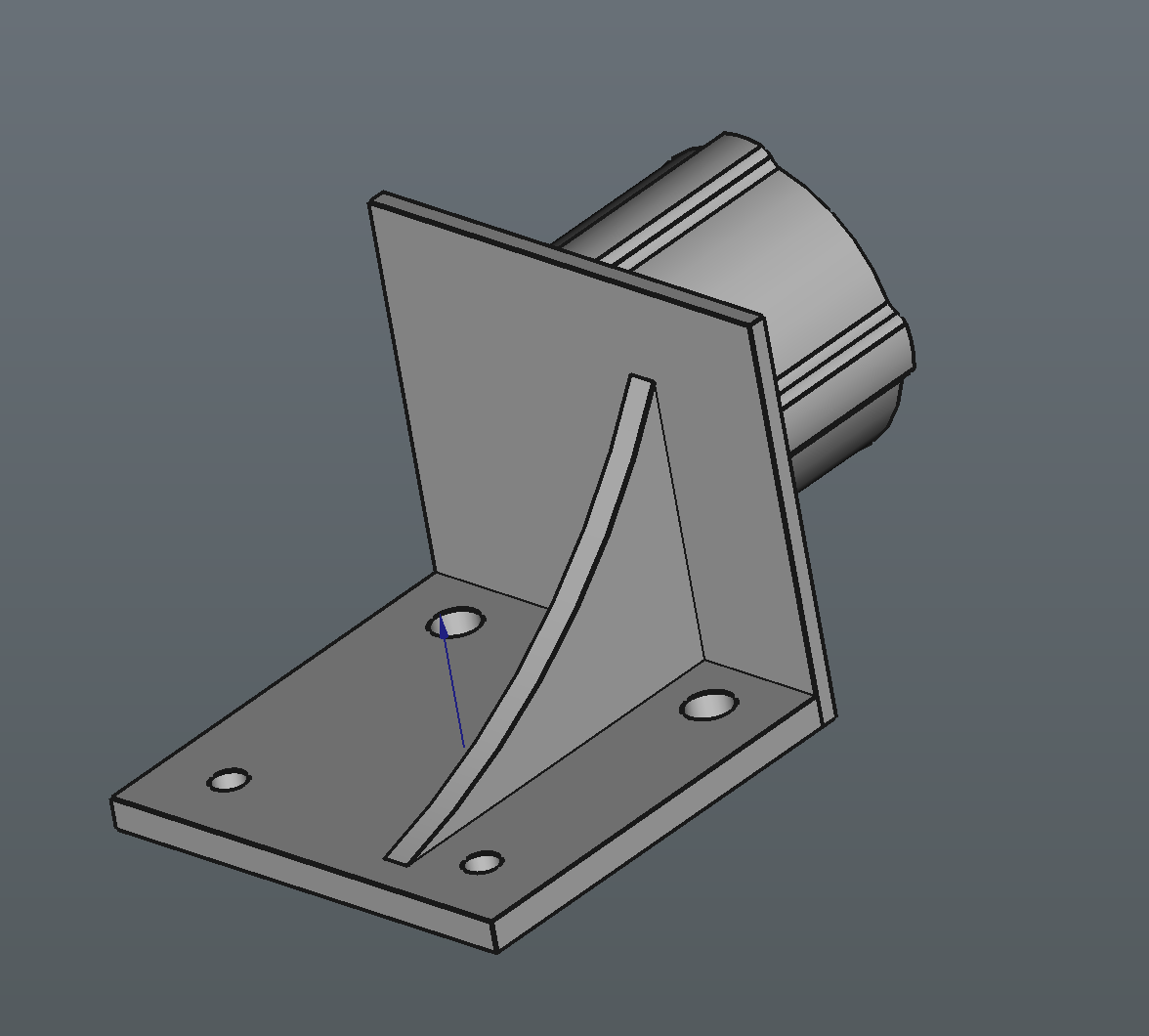

Na součásti bylo vytvořeno výztužné žebro ze skici.

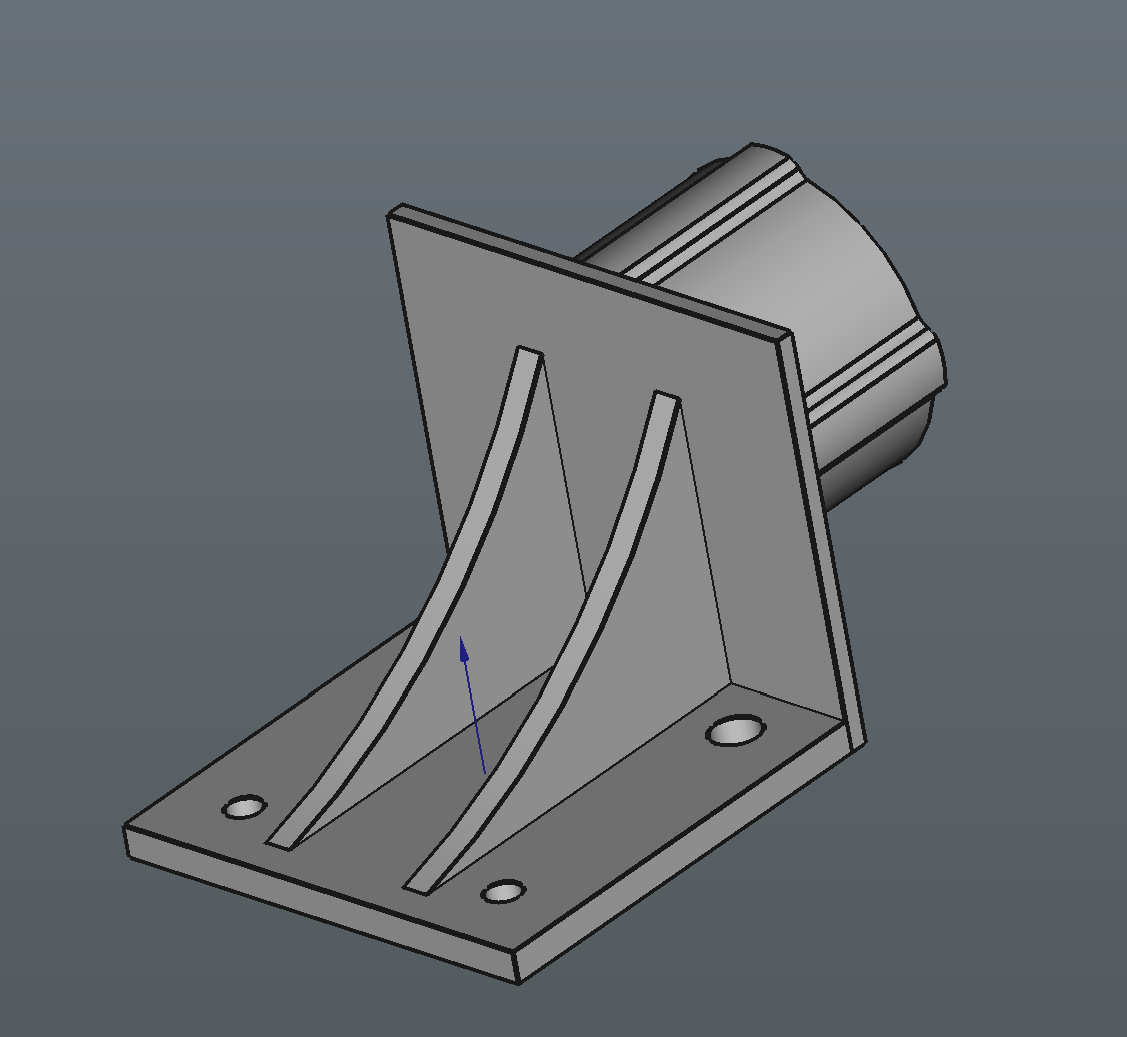

Pomocí zrcadlení k příslušné rovině bylo vloženo druhé, symetrické výstužné žebro.

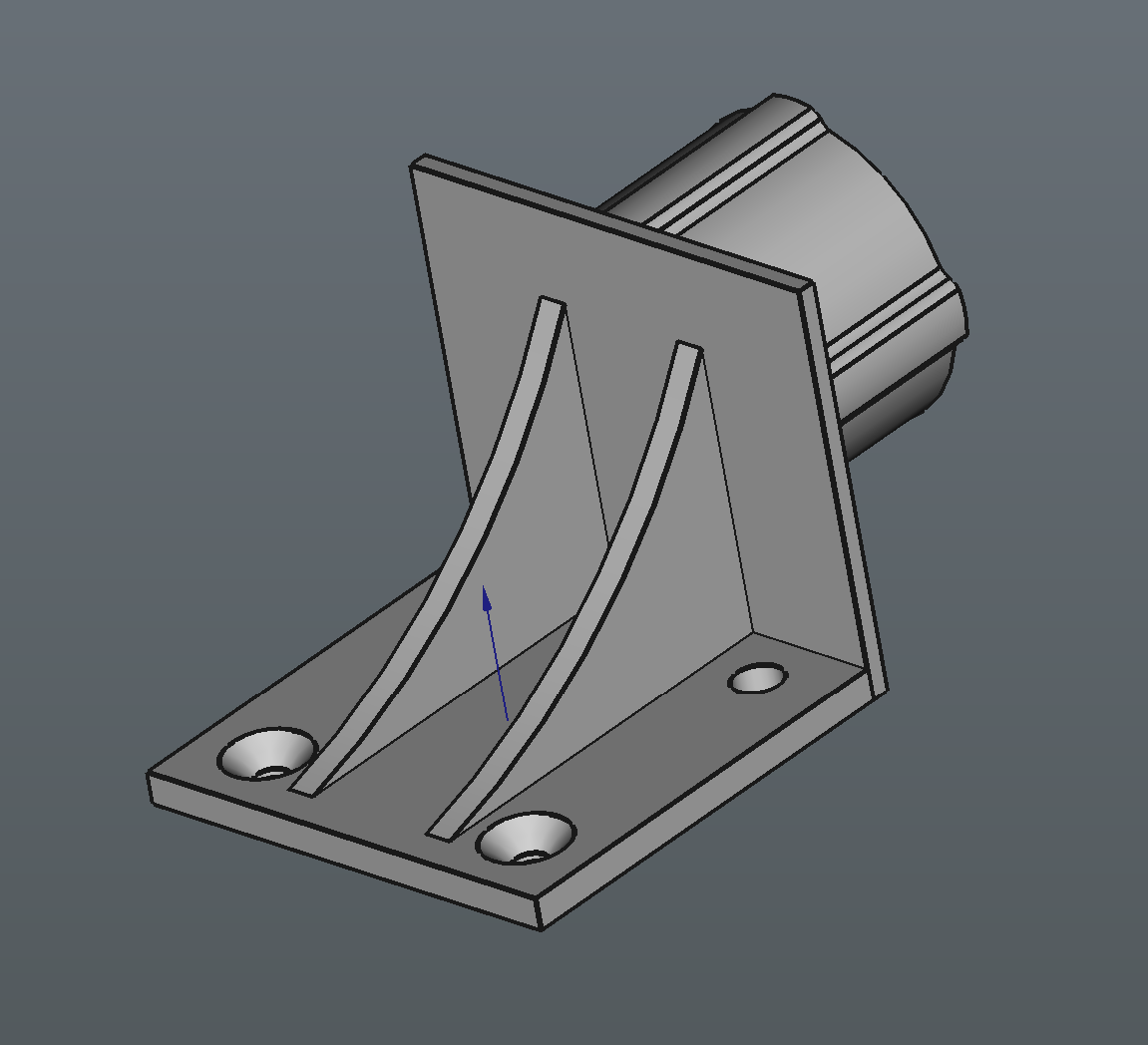

Na dírách, které jsou vlevo a vpředu bylo vytvořeno kuželové zahloubení pro hlavy šroubů.

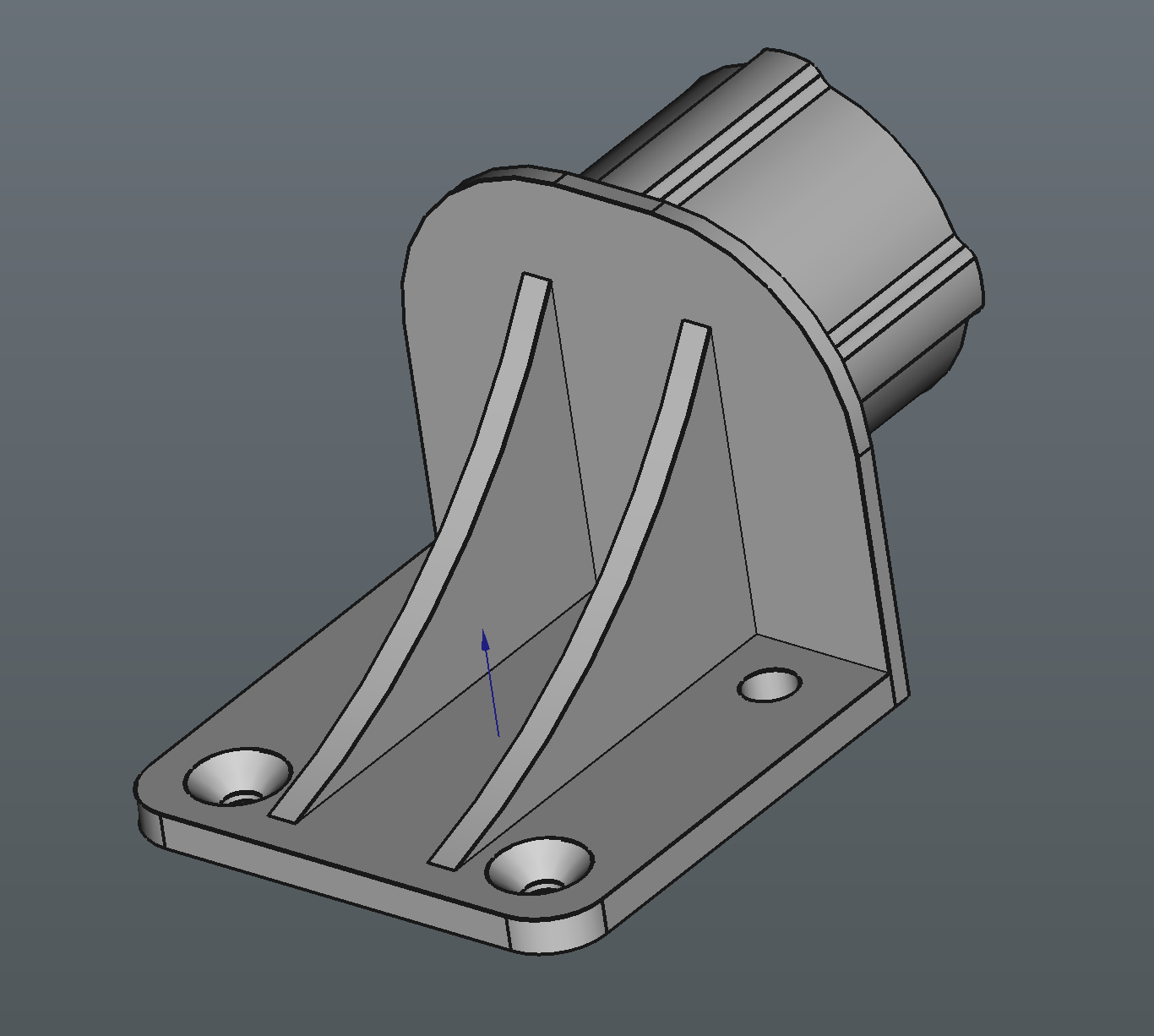

Jako poslední operace byly zaobleny rohy na deskách. Na vodorovné desce byly přidány menší zaoblení, na svislé desce bylo přidáno větší zaoblení, také podle fotografií.

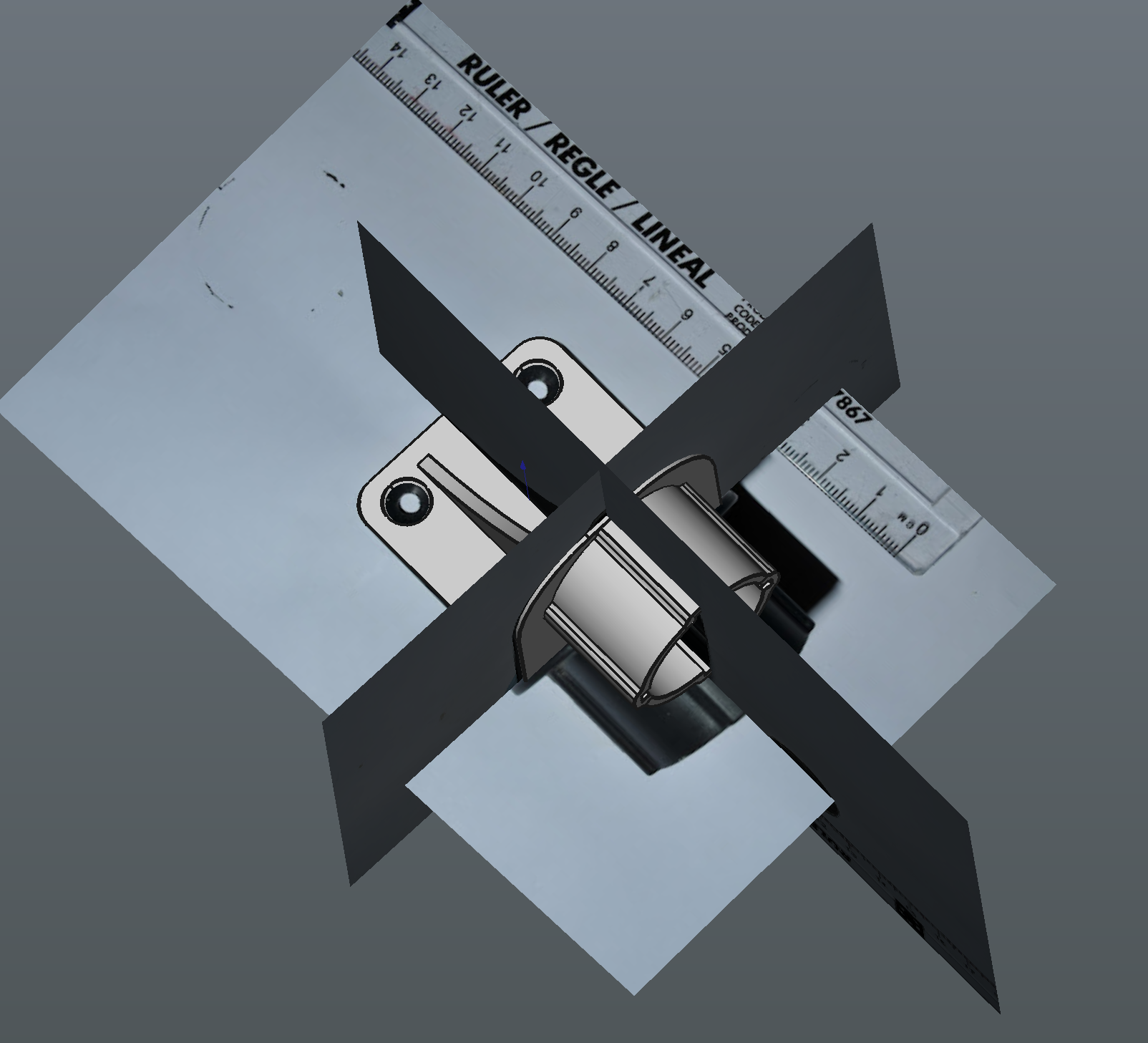

Na posledním obrázku je hotový model plastové součásti včetně podkladových fotografií, které sloužily jako podklad pro vytvoření modelu. Takto vytvořená součást je připravena pro zpracování výrobní dokumentace, výrobu prototypu a později pro sériovou výrobu.
